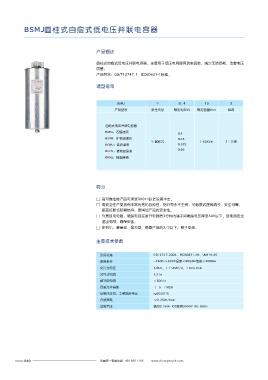

BSMJ圆柱式自愈式低电压并联电容器

产品概述 外形及安装尺寸

圆柱式自愈式低电压并联电容器，主要用于低压电网提高功率因数，减少无功损耗，改善电压
产品型号 额定电压 额定容量 额定电容 额定电流 连接方式 外形尺寸
质量。
BSMJ0.4-3-3 3.0 59.7 4.3 Φ76x210
产品符合：GB/T12747.1 IEC60831-1标准。
BSMJ0.4-4-3 4.0 79.6 5.8 Φ76x210
BSMJ0.4-5-3 5.0 99.5 7.2 Φ76x210
选型指南
BSMJ0.4-6-3 6.0 119.4 8.7 Φ76x210
BSMJ0.4-7.5-3 400 7.5 149.2 10.8 Φ76x210
BSMJ Y 0.4 15 3 BSMJ0.4-10-3 10.0 198.9 14.4 Φ76x240
产品型号 派生代号 额定电压KV 额定容量kVar 相数 BSMJ0.4-12-3 12.0 238.7 17.3 Φ76x240
BSMJ0.4-14-3 14.0 278.5 20.2 Φ86x240
BSMJ0.4-15-3 15.0 298.4 21.6 Φ86x240
自愈式低压并联电容器
BSMJ0.40-16-3 16.0 318.4 23.1 Φ86x240
S
B MJ：石蜡浸渍
0.4 BSMJ0.40-18-3 18.0 358.1 26.0 Φ116x280
Z
B MJ：矿物油浸渍 0.45 400
Y:圆柱式 1-50KVar 3：三相 BSMJ0.40-20-3 20.0 397.9 28.9 Φ116x280
G
B MJ：硅油浸渍 0.525 BSMJ0.40-25-3 25.0 497.4 36.1 Φ116x280
C
B MJ：植物油浸渍 0.69
BSMJ0.45-3-3 3.0 47.2 3.8 Φ76x210
K
B MJ：树脂浸渍
BSMJ0.45-4-3 4.0 62.9 5.1 Φ76x210
BSMJ0.45-5-3 5.0 78.6 6.4 Φ76x210
BSMJ0.45-6-3 6.0 94.3 7.7 Φ76x210
BSMJ0.45-7.5-3 7.5 117.9 9.6 Φ76x210
特点 BSMJ0.45-10-3 10.0 157.2 12.8 Φ76x240
BSMJ0.45-12-3 450 12.0 188.6 15.4 Φ76x240
□ 高可靠性能产品可承受3001n以上浪涌冲击。 BSMJ0.45-14-3 14.0 220.1 18.0 Φ86x240
□ 高安全性产品具有非常优秀的自愈性，铝外壳永不生锈，可触摸式接线端子，安全可靠， BSMJ0.45-15-3 15.0 235.8 19.2 Φ86x240
顶盖拉断式防爆结构，更增加产品的安全性。 BSMJ0.45-16-3 16.0 251.5 20.5 Φ86x240
□ 外置放电电阻，确保电容在断开电源后3分钟内端子间剩余电压降至50V以下。使电容安全
BSMJ0.45-18-3 18.0 282.9 23.1 Φ116x280
退出电网，确保安全。
BSMJ0.45-20-3 20.0 314.4 25.6 Φ116x280
□ 体积小、重量轻、是方型、椭圆产品的2/3以下，易于安装。
BSMJ0.45-25-3 25.0 393.0 32.1 Φ116x280
主要技术参数

引用标准 GB12747-2004、IEC60831-96、UL810-95
使用条件 -250C/+500C湿度≤90%RH海拔≤2000m
.
.
允许过电压 1.OUn、1 1 Un8h/d、1 3Un Imin
允许过电流 1.31n
耐冲击电流 ≤3001n
容量允许偏差 （-5-+10)%
损耗角正切，工频额定电压 tg60.0015
介质损耗 ≤0.25W/kvar
试验电压 极间2.15Un lOS极壳3000V AG 60So
