P. 47

AVR系列交流稳压器





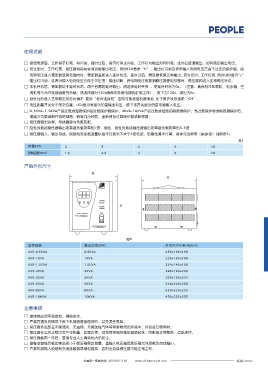

 输出容量曲线：见图1  使用说明

 输出容量曲线  Vi- 输入电压   P2- 输出容量   额定输出容量 P-  □ 接通电源后，工作指示灯亮，并闪动，延时过后，指示灯停止闪动，工作灯与输出灯同时亮，此时已接通输出，即有稳定输出电压。
            □ 若过压时，工作灯亮，稳压器将自动快速切断输出电压，同时LED显示“H”，输出灯闪动这表示输入电网电压已高于过压的保护值，待
 P2/P          电网电压进入稳压器使用范围内时，稳压器重新进入延时状态，延时过后，稳压器恢复正常输出。若欠压时，工作灯亮，同时LED显示“L”
 100%          输出灯闪动，这表示输入电网电压已低于欠压值，输出切断，待电网电压恢复到稳压器使用范围时，稳压器即进入正常稳压状态。
            □ 本机开机后，稳压器处于延时状态，用户若需短延时输出，请选择延时开关 ，使延时时间为6s，（注意：具有制冷压缩机、电冰箱、空
               调机等不允许连续通断的负载，请选择延时120s确保该类用电器的正常工作）。按下为120s，弹出为6s。
 50%        □ 延时过后进入正常稳压状态时请不 要按“延时选择钮”否则可能会使机器误动 处于保护状态显示“CH”。
            □ 电压测量开关处于常态位置，LED显示屏显示的是输出电压，按下该开关显示的是电源输入电压。
            □ 0.5KVA~1.5KVA产品过载或短路保护由过载保护器保护，2KVA~10KVA产品过载或短路由断路器保护，当过载保护器或断路器保护后，
               请减少负载或断开短路回路，稍等几分钟后，重新闭合过载保护器或断路器。
            □ 稳压器输出功率、导线截面与负载匹配。
 140  198  260  Vi
            □ 阻性负载选稳压器输出功率是负载功率的1倍，感性、容性负载选稳压器输出功率是负载功率的3~5倍
 图1         □ 稳压器输入，输出导线，铜塑线安全载流量以每平方毫米不大于5安电流，铝塑线减半计算。具体见对照表（供参考）对照表3：
                                                                                                           表3
 外形图及安装接线     容量KVA           2               3               5                8               10
              铜线截面mm2         1.5             2.5             4                6               10
 SVC-0.5KVA~1.5KVA全自动AVR交流稳压器：
            产品外形尺寸
                                          B
 延时选择
 输入  工作  输出
 面板  电压转换  背面                                                              A
 AVR-1000VA  电源
 电子式交流稳压器
 电子式交流稳压器
 型    号:AVR-1kVA     输出容量:1000VA

 输入电压:140V ~260V/AC 频    率:50Hz
 输出电压:AC220V±8%    绝缘等级:E级
 符合标准:SB/T 10266
 生产厂： 浙江人民电器有限公司
 1  2  3  4  5  6  7
 图2  8  9  10  11  12                        延时选择
                                    输入  工作  输出
 1、数码管  2、输入指示灯  3、工作指示灯  4、输出指示灯  5、延 时指示灯   电压转换    H
 6、船行开关 7、电压转换按钮 8、输出三插座（220V）9、护线圈
                                   AVR-1000VA  电源
 10、输入电源线  11、接地螺栓  12、输出三插座（220V）。  电子式交流稳压器
 SVC-2KVA~10KVA全自动 AVR交流稳压器：               生产厂： 浙江人民电器有限公司
                                                         图4
              型号规格                     输出功率(KW)                            外形尺寸AxBxH(mm)
              AVR-0.5KVA               0.5KVA                              255x145x190
 延时选择
 输入  工作  输出
 主要技术参数
 电压转换  型    号:AVR-3kVA      输出容量:3000VA
 面板  输出电压:AC220V±8%     绝缘等级:E级  背面  AVR-1KVA  1KVA                        255x145x190
 频    率:50Hz
 输入电压:140V~260V/AC
 执行标准:JB/T 10089
 AVR-1000VA  电源
 电子式交流稳压器
              AVR-1.5KVA               1.5KVA                              254x145x190
 生产厂： 浙江人民电器有限公司
              AVR-2KVA                 2KVA                                285x195x225
 1  2  3  4  5  6  7  AVR-3KVA         3KVA                                285x195x225
 图3  8 9 10 11 12
              AVR-5KVA                 5KVA                                345x225x250
 1 、数码管  、输入指示灯  、工作指示灯  、输出指示灯  、延时选择按钮   AVR-8KVA  8KVA                  450x225x255
 2
 3
 5
 4
 6、电压转换按钮 7、电源开关 8、输入相线 9、输入零线 10、接地
 11、输出相线 12、输出零线  AVR-10KVA            10KVA                               450x225x255
 安装接线
 选择靠近电度表的位置，输入端无任何交流接触或继电器类，该位置必须具备  注意事项
 干燥、易于通风、无腐蚀性气体等条件。
 0.5KVA~1.5KVA产品采用电源线输入，插座输出，2KVA~10KVA产品采用接线  □ 接地端必须牢固接地，确保安全。
 端子方式输入、输出。  □ 严禁在通电的情况下拆下机箱随意修理调节，以免发生危险。
 把稳压器放置好后，请按（图3）接线。
            □ 稳压器务必放在干燥通风，无油烟，无腐蚀性气体等有害物质的环境中，并切忌日晒雨淋。
            □ 稳压器在工作过程中会产生热量，此属正常。切忌用物品将稳压器罩起来，而影响正常散热，造成损坏。
            □ 稳压器使用一年后，要请专业人士清除机内的灰尘。
            □ 感性或容性负载功率必须小于稳压器额定容量，且输入电压越低稳压器允许承载负荷就越小。
            □ 严禁机器输入前端有交流接触器或继电器类，否则会造成稳压器不能正常工作。
