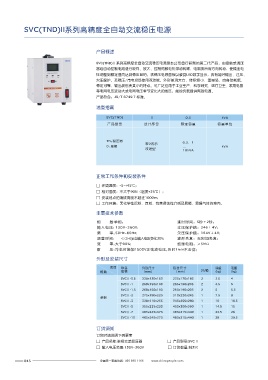

SVC(TND)II系列高精度全自动交流稳压电源 SVR系列高精度全自动交流稳压电源

产品概述 产品结构

SVC(TND)Ⅱ系列高精度全自动交流稳压电源是本公司自行研制的第二代产品，由接触式调压 a）输入电压表
器经自动控制电路进行取样、放大、控制伺服电机带动转臂、电刷按所需方向转动，使输出电 ◎显示输入电压
压调整到额定值而达到稳压目的。该稳压电源面板以液晶LED数字显示，具有延时输出、过压、 b）输出电压表
欠压保护，及稳压/市电切换使用双功能。外形美观大方、体积较小、重量轻、自身功耗低、 ◎显示输出电压
稳定可靠、输出波形失真小的特点。可广泛应用于工业生产、科学研究、医疗卫生、家用电器 c）输入电压选择若输入电压稳定，请弹出"输入"按钮，以提高稳压器的带载能力
等电网电压波动大或电网电压季节变化大的地区，能给负载提供有效电源。 ；若输入电压不稳定，请按下"输入"按钮，以降低带载能力。
产品符合: JB/T 8749.7 标准。 d）延时、非延时选择若该稳压器配备制冷设备使用，请选择"延时保护"，以降低
对制冷压缩机造成损耗的几率。若不是配合该类设备使用，则选择"非延时保护"。
选型指南
e）电源开关
这是稳压器的电源总开关。
SVC(TND) Ⅱ 0.5 kVA
f ）指示灯
产品型号 设计序号 额定容量 容量单位
1）工作指示灯
工作指示灯亮，表明稳压器正常工作。
2）过压指示灯过压指示灯亮，输出电压超过246±4V，电路保护启动，稳压器无电
TN 稳压器:
带2表示 0.5、1 压输出。当输出电压下降到246±4V以下，稳压器再次启动输出电压。
D:单相 ... kVA
改进型 10kVA 3）延时指示灯
延时保护状态下，指示灯闪烁，延时保护结束，指示灯熄灭。
若输入电压在190-250V范围内，稳压器满功率输出，最大输出功率走势如下图所示。

正常工作条件和安装条件

□ 环境温度：-5~+45℃；
□ 相对湿度：不大于90%（温度+25℃）；
□ 安装地点的海拔高度不超过1000m；
□ 工作环境：无化学性沉积、污垢、有害侵蚀性介质及易燃、易爆气体的室内。
主要技术参数

相 数:单相; 延时时间：5秒±2秒;
输入电压:130V 260V; ~ 过压保护值：246±4V;
请确保所带负载总功率不超过稳压器额定功率。
频 率:50Hz 60Hz; ~ 欠压保护值：184V±4V;
调整时间: ≤(3~6)s当输入电压变化20V; 波形失真：无附加失真;
绝缘电阻：≥5MΩ
效 率:大于90%; TR-LED/彩屏产品结构
耐 压:冷态时施加1500V正弦波电压,历时1min不击穿;
LED 彩屏
外形及安装尺寸

项目 型号 外形尺寸 包装尺寸 净重 毛重
相数 规格 (mm) (mm) 只/箱 (kg) (kg)
SVCⅡ-0.5 220x130x160 235x170x183 2 3.5 4
SVCⅡ-1 260x150x190 265x190x205 2 4.5 5
SVCⅡ-1.5 260x150x190 265x190x205 2 5 5.5
SVCⅡ-2 275x190x225 310x220x245 1 7.5 8
单相
SVCⅡ-3 320x210x255 345x255x280 1 10 10.5
SVCⅡ-5 355x225x290 450x300x360 1 14.5 15
SVCⅡ-7 405x245x375 485x315x440 1 24.5 26
SVCⅡ-10 405x245x375 485x315x440 1 28 29.5

订货须知
订货时请说明下列要素 1 2 3 4 5 6 7 8 1 4 7
□ 产品名称:单相交流稳压器 □ 产品型号:SVCⅡ
□ 输入电压范围:130V~260V □ 订货数量:例3只
