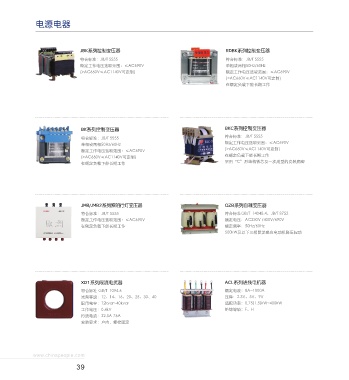

Page 44 - 低压产品销售手册-人民电器集团有限公司

电源电器

JBK系列控制变压器 RDBK系列控制变压器 OCL系列出线电抗器 DCL系列直流平波电抗器

符合标准：JB/T 5555 符合标准：JB/T 5555 额定电流：8A~1000A 额定电流：3A~1500A/40℃
额定工作电压选取范围：≤AC690V 单相或两相50Hz/60Hz 压降：2.3V、5V、9V 适配功率：0.75~400KW
(>AC660V≤AC1140V可定制) 额定工作电压选取范围：≤AC690V 适配功率：0.75(1.5)kW~400kW 绝缘等级：F、H
(>AC660V≤AC1140V可定制) 绝缘等级：F、H
在额定负载下能长期工作

BK系列控制变压器 BKC系列控制变压器 CKSC系列高压串联电抗器 TDGC系列调压器

符合标准：JB/T 5555 符合标准：JB/T 5555 电抗率：1%、4.5%、5%、5.67%、6%、7%、 符合标准：JB/T8749.3
额定工作电压选取范围：≤AC690V 输入电压：单相220V
单相或两相50Hz/60Hz 12%、13.8%、14%
额定工作电压选取范围：≤AC690V (>AC660V≤AC1140V可定制) 额定电压：0.4kV~35kV 输出电压：单相0~250V
(>AC660V≤AC1140V可定制) 在额定负载下能长期工作 绝缘等级：B级、F级、H极 额定输出容量：0.5~20kVA
在额定负载下能长期工作 采用“C”形结构铁芯及一次成型的安装底脚

JMB/JMB2系列照明行灯变压器 QZB系列自耦变压器 TDGC2系列调压器 TSGC系列调压器

符合标准：JB/T 5555 符合标准GB/T 14048.4、JB/T 8752 符合标准：JB/T8749.3 符合标准：JB/T8749.3
额定工作电压选取范围：≤AC690V 额定电压：AC230V /400V/690V 输入电压：单相220V 输入电压：三相380V
在额定负载下能长期工作 额定频率：50Hz/60Hz 输出电压：单相0~250V 输出电压：三相0~430V
500kW及以下三相鼠笼感应电动机降压起动 额定输出容量：0.5~15kVA 额定输出容量：1.5~30kVA

XD1系列限流电抗器 ACL系列进线电抗器 TSGC2系列调压器 SVC(TND、TNS)系列交流稳压器

符合标准 GB/T 1094.6 额定电流：8A~1000A 符合标准：JB/T8749.3 符合标准：JB/T8749.7
壳架等级：12、14、16、20、25、30、40 压降：2.3V、5V、9V 输入电压：三相380V 相 数：单相、三相
配用电容：12kvar~40kvar 适配功率：0.75(1.5)kW~400kW 输出电压：三相0~430V 输入电压：160V~250V、280V~430V
工作电压：0.4kV 绝缘等级：F、H 额定输出容量：1.5~15kVA 输出电压：220V(1±3%)、380V(1±3%)
持续电流：22.5A-76A 额定电流：2.2A~135A
安装要求：户内，螺栓固定 稳压精度：±3%
输出过压保护值：246±4V、426±7V

39 40
