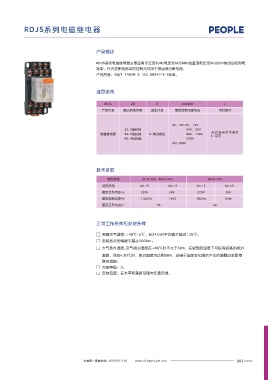

RDCJ5系列接触式继电器 RDJ5系列电磁继电器
主要技术参数 产品概述
RDJ5系列电磁继电器主要适用于交流50Hz电压至AC380V或直流电压至DC220V的自动控制电
项目 RDCJ5-22 RDCJ5-31 RDCJ5-40 RDCJ5-13 RDCJ5-04
路中，作为控制电路中的控制元件用于接通或分断电路。
常开辅助触头对数 2 3 4 1 0
产品符合：GB/T 14048.5 IEC 60947-5-1标准。
常闭辅助触头对数 2 1 0 3 4
额定绝缘电压V 690
约定发热电流A 10 选型指南
AC-15 360VA
额定控制容量
DC-13 33W RDJ5 2Z S AC220V L
线圈功率消耗VA 起动68、吸持9 产品代号 触头转换组数 派生代号 额定控制电源电压 带灯指示
操作频率次/h 1200
电寿命万次 120
:
AC、DC 6V、12V
:
额定控制电流电压AC V(50Hz) 24、36 48 110 127 220 240 380 415 440、 、 、 、 、 、 、 、 2Z 2组转换 24V、36V
无代号表示不带灯
:
电磁继电器 3Z 3组转换 S: 测试按钮
48V、110V
污染等级 3级 L: 带灯
4Z 4组转换 220V
:
安装类别 III类 AC 380V
:
额定冲击耐受电压Uimp 6000V
额定频率 50Hz
防护等级 IP20
技术参数
技术参数
外形安装尺寸及附件安装示意图 使用类别 RDJ5-2ZS、RDJ5-3ZS RDJ5-4ZS
使用类别 AC-15 DC-13 AC-15 DC-13
额定工作电压Ue 220V 28V 220V 28V
额定控制功率Pe 1100VA 140V 660VA 84W
4.5mm
额定工作电流Ie 5A 3A
LA8
74.5mm 50/60mm (Pc防尘罩） 正常工作条件和安装条件
□ 周围空气温度:+40℃~5℃，且24小时平均值不超过+35℃；
□ 安装地点的海拔不超过2000m；
45.5mm □ 大气条件湿度:空气相对湿度在+40℃时不大于50%，在较低的温度下可以有较高的相对
58mm 35mm F5-11 湿度，例如+20℃时，相对湿度可达到90%，对由于温度变化偶尔产生的凝露应采取特
71mm 殊的措施；
□ 污染等级：2；
□ 安装位置：在水平和垂直范围内任意安装。
F5-22
35mm LA2/LA3
82.5mm
114.5mm
139.5mm
