P. 23
RDW5系列万能式断路器

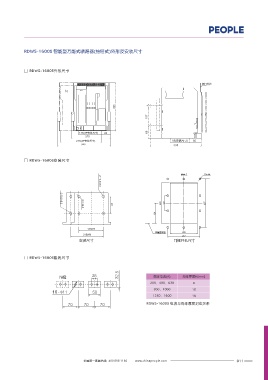

附件 RDW5-1600S 智能型万能式断路器(抽屉式)外形及安装尺寸
防护
□ RDW5-1600S外形尺寸
□ 门框
柜门外边
门框 1.门框安装在配电柜装断路器位置的门上,起密封和美观作用,防护等级可达。
□ 相间隔板 345
相间隔板
1.垂直安装在断路器各相接线母排之间，用于增强断路器相间绝缘能力 107
控制器附件
145(3P安装尺寸) 65 68
275
□ N级电流互感器 215(4P安装尺寸) 95(安装尺寸) 65
343
330
N级电流互感器 1.在3P+N的接地方式中,用来测量中性相电流的外接互感器,由用户套在接线母排上
2.与接地互感器、漏电互感器三选一 □ RDW5-1600S 安装尺寸
□ ZCT1零序电流互感器
ZCT 1.当接地保护为剩余电流型时,需外加零序电流互感器。信号取样方式为各相电
零序电流互感器
流矢量和。适用于较小电流的保护。
□ 接地电流互感器
接地电流互感器 1.用来测量中性相电流的特殊外接互感器,可对断路器的上下级接地故障同时进行保护
2.接地方式为地电流返回型
3.仅适用于R/H型控制器
4.与N相外接互感器、漏电互感器三选一
安装尺寸 门框开孔尺寸
□ 辅助电源模块
□ RDW5-1600S 接线尺寸
1.输入电压：AC230V/AC400V/DC110V/DC220V（可选）；
辅助电源模块 2.辅助电源模块可提供功率不小于9.6W，DC24V电源，可输出四组接线端子,可为智
能控制器、继电器模块提供电源；
额定电流 A( ) 母排厚度H mm( )
3.安装方式采用35mm标准导轨或直接安装两种方式。
200、400、630 6
800、1000 10
16
□ 继电器模块 1250、1600 18
RDW5-1600S 电流与母排厚度对应关系
1.输入电压：DC24V
继电器模块 2.触点容量：AC250V 10A；DC28V 10A
3.当控制断路器的分合闸所带负载容量较大时,需通过继电器模块转换后再进行控制。
4.安装方式采用35mm标准导轨或直接安装两种方式。
