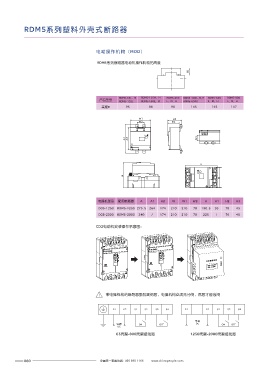

RDM5系列塑料外壳式断路器

电动操作机构（MOD） 旋转手柄操作机构
旋转手柄根据人体力学，采用独特的设计和传动结构，通过旋转手柄实现了塑壳断路器的合闸、
RDM5系列断路器电动机操作机构的高度
分闸和再扣。操作灵活、平稳、操作力小、安装方便。
H H 旋转手柄的位置准确地表示了断路器触头的位置：断开、闭合或自由脱扣。

旋转手柄的分类
□ 直接旋转手柄（RHD）
RDM5-63L、M RDM5-125M、H RDM5-250 RDM5-400L、M、H RDM5-630 RDM5-800 □ 加长旋转手柄（ERH）
产品型号
RDM5-125L RDM5-160L、M L、M、H RDM5-630S L、M、H L、M、H
高度H 95 94 90 145 145 147
旋转手柄的特点
W1 H1 □ 当断路器在合闸状态时，在旋转手柄作用下，不能开启柜门；
W2 H2 □ 若需紧急打开柜门，可通过操作手柄上的紧急解锁装置开启柜门；
□ 对应不同规格的断路器，相配套的延长手操手柄，其门板开孔尺寸一致；
□ 操作力小，可靠性高。
A1 A2 H3
加长旋转手柄（ERH）

A 操作说明
ON OFF
ON/OFF操作
H
W
安装示意图

电操机型号 配用断路器 A A1 A2 W W1 W2 H H1 H2 H3
DC6-1250 RDM5-1250 275.5 264 174 210 210 70 190.5 93 78 45
DC6-2000 RDM5-2000 340 / 174 210 210 70 225 / 78 45

CD2电动机安装操作示意图：

1、对准手操安装方向 2、拧紧安装螺丝 3、装加长螺杆 4、固定螺杆 5、装加长手柄
注：螺杆长度出厂默认标配为150mm，如需其它特殊定制请联系厂方（以50mm为单位增减)。

转动手操机构

手操机构安装时先按图示尺寸开孔，在开关柜门板上当转动 手柄“OFF”指示在水平位置时
固定好手柄。然后试着操作手柄， 转动应灵活自如，并且手柄在水平位置时断路器应分闸，
手柄在垂直位置时断路器应合闸。
带电操机构的断路器脱扣跳闸后，电操机构必须先分闸，然后才能合闸
断路器 H Φ65
≥200
P1 P2 S1 S2 S3 S4 P1 P2 S1 S2 S4 Φ36

电源 65、95或125 45° 53
电源 ON OFF UC ON OFF
UC 30
D 2-Φ 5 铰链
63壳架-800壳架接线图 1250壳架-2000壳架接线图 min=50mm 方杆长度为150mm(默认)，其余尺寸为特殊订做(间隔50mm)。
手动操作机构尺寸图 圆形延伸旋转手柄开孔尺寸图
63壳架-800壳架手操尺寸图
