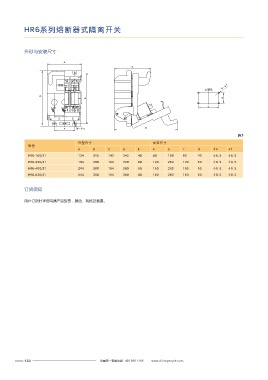

HR6系列熔断器式隔离开关 RDHG2B系列条型熔断器式隔离开关

外形与安装尺寸 产品概述

A RDHG2B系列条形熔断器式隔离开关适应于交流 50Hz、额定电压至 660V、约定发热电流至 630A、
C
可带负荷操作，首创电流互感器与条形开关一体化，具有上下进出线对调方便、可三相单独分
断、亦可三相同时分断等优点，广泛用于成套产品及进口箱式变电站中。
产品符合：IEC 60947-3、GB/T 14048.3 标准。
(铭牌) f
安装孔 4-φ
选型指南
B
b d d
RDHG2B 160A 3 S
c c
产品型号 约定发热电流 极数代号 分断方式
E E
(标 牌)
a 4-φ e D
160A
表3
条形熔断 250A S 三相独立分断
：
器式隔离 3：三极
外型尺寸 安装尺寸 400A L： 三相同时分断
型号 开关
A B C D E a b c d φ e φ f 630A
HR6-160/31 134 215 142 245 40 80 198 80 40 φ 6.5 φ 6.5
HR6-250/31 184 280 162 320 60 120 260 120 60 φ 8.5 φ 8.5
HR6-400/31 244 300 194 360 80 160 280 160 60 φ 8.5 φ 8.5
HR6-630/31 244 300 194 360 80 160 280 160 60 φ 8.5 φ 8.5
主要技术数据

订货须知
开关主要技术参数
用户订货时详细写清产品型号，颜色，规格及数量。
常用类型 160 250 400 630
额定工作电压 Ue 415、500、690
预定发热电流 Ith 160 250 400 630
额定频率 Hz 50/60 50/60 50/60 50/60
额定绝缘电压 Ui 1000V 1000V 1000V 1000V
额定冲击耐受电压 Uimp 10KV 10KV 10KV 10KV
415V 500V 690V 415V 500V 690V 415V 500V 690V 415V 500V 690V
应用类别
AC23B AC22B AC21B AC23B AC22B AC21B AC23B AC22B AC21B AC23B AC22B AC21B
防护等级 IP30 IP30 IP30 IP30
熔断器型号 00 1 2 3
额定工作电压 Ue 415V 500V 690V 415V 500V 690V 415V 500V 690V 415V 500V 690V
额定工作电流 Ie 160 160 100 250 250 200 400 400 350 630 630 500
接线规格 70mm² 120mm² 240mm² 300mm²
默认接线方式 压线板链接 接线夹 接线夹 接线夹
