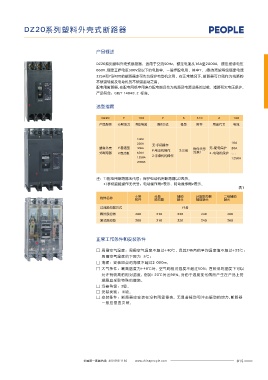

RDM10系列塑料外壳式断路器 DZ20系列塑料外壳式断路器

产品概述
表12
板前接线外形尺寸mm 安装尺寸mm DZ20系列塑料外壳式断路器，适用于交流50Hz，额定电流从16A至2000A，额定绝缘电压
产品型号
A B C D E F W L M N X Y Z φd 660V,额定工作电压380V及以下的电路中，一般作配电用，其中Y、J型的壳架等级额定电流
RDM10-100 153 108 105 86 100 16 35 40 29 64 35 135 131 φ5 225A和Y型400的断路器亦可作为保护电动机之用，在正常情况下,断路器可分别作为线路的
不频繁转换及电动机的不频繁起动之用。
RDM10-160 153 108 105 88 74 16 35 49 34 51 35 135 139 φ5
配电用断路器,在配电网络中用来分配电能且作为线路及电源设备的过载、短路和欠电压保护。
RDM10-400
(100A 250A)~ 276 155 140 103 200 30 51 97 58 78 51 240 240 φ7 产品符合：GB/T 14048.2 标准。
RDM10-400
(315A~400A) 276 155 143 113.5 220 30 51 92 60 85 51 240 240 φ7 选型指南

RDM10-630 395 210 150 106 280 38 70 150 75 84 70 362 326 φ7
DZ20 Y 100 P 3 310 2 100
产品型号 分断能力 壳架电流 操作方式 极数 附件 用途代号 电流
表13
产品型号 RDM10-100 RDM10-160 RDM10-400 RDM10-630
100A
接线螺钉规格 M6×16 M6×18 M10×20 M16×35 16A
225A 无:手柄操作
扭矩(N·m) 4 4 20 25 塑料外壳 Y:普通型 400A 附件代号 无:配电保护 20A
P:电动机操作 3:三极
式断路器 J:高分断 630A 见表1 2:电动机保护 ...
Z:手操机构操作
1250A 1250A
2000A
订货须知
注：1)配电用断路器无代号；保护电动机用断路器以2表示。
以下各项在订货时务请填写清楚
2)手柄直接操作无代号；电动操作用P表示，转动操作用Z表示。
□ 断路器型号； 表1
□ 脱扣器额定电流值；
不带 分励 辅助 分励脱扣器 二组辅助
□ 短路保护电流整定值（订货时如不注明，一律按10In供货）； 附件名称 附件 脱扣器 触头 辅助触头 触头
□ 脱扣方式及附件代号（见表1）：订货时如不注明，一律按不装附件（即3300）供货:当订购带分励脱扣器或欠压脱扣器的断路器时必
过流脱扣器方式 代号
须注明额定控制电源电压值（见表3）；
瞬时脱扣器 200 210 220 240 260
注：对选用RDM10-100产品带附件时建议选用RDM10-160产品相应电流规格和附件进行替代。
复式脱扣器 300 310 320 340 360
□ 订货数量；
□ 如用户对断路器有特殊要求时必须经我公司技术部门同意后可签订合同；
□ 填写举例：RDM10-630/3310 500A带分励脱扣器、交流220V、100台。
正常工作条件和安装条件

□ 周围空气温度：周围空气温度不超过+40℃，且其24h内的平均温度值不超过+35℃；
周围空气温度的下限为-5℃；
□ 海拔：安装地点的海拔不超过2 000m。
□ 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以
允许有较高的相对湿度，例如+20℃时达90%。对由于温度变化偶而产生在产品上的
凝露应采取特殊的措施。
□ 污染等级：3级。
□ 安装类别：Ⅲ级。
□ 安装条件：断路器应安装在没有雨雪侵袭, 无显著摇动和冲击振动的地方,断路器
一般应垂直安装。
