RDM1E系列电子式塑壳断路器

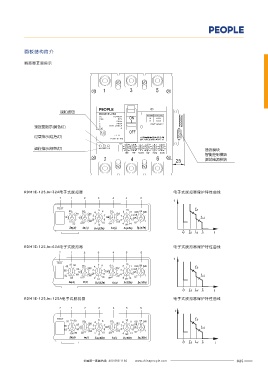

主要功能特点 面板结构简介

智能型控制器是塑壳断路器的核心部件,应用于电动机保护或者配电保护，实现测量、保护、控制和通信功能于一体,使线路和电源设备免受 断路器正面指示
过载、短路、接地等故障危害。
采用MCU微处理控制器，性能稳定可靠:该智能控制器能提供电源,只要一相通电，当电流不低于其额定值的20%时，都能确保保护功
能正常工作；
选择性配合具有三段保护:
1）使用类别为B类的断路器与连接在同一电路中的其他短路保护装置在短路条件下具有选择性配合；
2）过载长延时反延时、短路延时（反延时、定延时）、短路瞬时等保护功能参数的整定；
3）具有动作电流、动作时间三段参数设置，可进行4-10档调整：用户可根据负载电流要求对控制器进行设置调整，也可根据用户要
求选择关断相应功能（定制功能，需用户订货时注明）；
脱扣按钮
大电流瞬时脱扣功能：当在断路器闭合运行时，如遇到短路大电流（≥20Inm，断路器磁脱扣机构可直接脱扣，双重保护更加可靠安全； RDM1E-250 AC400V lcu/lcs(kA)
AC400V
Ue
Uimp 8kV M 50/35
具有脱扣测试（试验）功能：输入DC12V电压试验断路器动作特性； f 50Hz H 85/ 05
ln 250A GB/T14048.2
-
)
故障自诊断功能：对智能控制器自身的工作状态和运行情况进行保护和检测； 预报警指示(黄色灯) lR (100 250 A
A
Cat
具有预报警指示、过载指示：当负载电流达到或超过整定值时发光柱导出光源;
磁通变换器双气隙技术:工作更可靠稳定，杜绝误动作、脱扣可靠、功率小； 过载指示(红色灯) Push to trip 浙江人民电器有限公司(生产厂)
保护精度高：过载保护、短路短延时保护动作精度±10%;短路瞬时保护值精度为±15%取决于动作电流； 140 160 180 60 60 80 4 5 6 0.1 0.1 0.2 8 10 11 0.4 0.5 0.6
125 200 12 80 3 7 0.06 0.2 7 12 0.3 0.7
运行指示(绿色灯) 过载 预报警 运行 100 225 12 100 2.5 8 0.06 0.3 6 13 0.3 0.8
安装具有互换性:外形尺寸、安装尺寸与RDM1系列塑料外壳式断路器同规格尺寸相同。 250 250 250 OFF OFF 100 2 12 10 OFF OFF 0.3 4 OFF 14 OFF OFF OFF 通讯模块
智能控制模块
可选功能 测试电源模块
1）有温度监控保护功能：当环境温度超过设定值时(默认设置85°C),控制器会输出报警光电信号或使断路器分闸；
2）双路无源信号输出功能：供发信号（或报警）用，容量AC230V5A；
3）具有过载热记忆功能：过负载热记忆功能、短路（短延时）热记忆功能；
4）具有消防分励功能:过载报警不脱扣（提供一对无源触点）并提供分励脱扣功能；
5）具有通讯功能：标准的RS232、RS485、Modbus现场总线协议；
RDM1E-125,In=32A电子式脱扣器 电子式脱扣器保护特性曲线
6）可连接手持式编程器:对断路器各种保护参数进行设定和进行近10次故障查询及各种状态显示等；
7）可连接智能控制模块:转换光隔离触点信号输出，包括可编程器D0输出功能； t
8）高档型带液晶显示模块。
分类

□ 产品极数：三极与四极。四极产品中性极（N极）的型式为：N极过电流保护电 流、时间参数为0(即中性极无保护）或50%或100%自动
I
跟踪相极电流、时间整定值，且N极与相极一起合分。
、
、
□ 额定电流：RDM1E-125为32A(16~32) 63A(32~63) 125A(63~125)；RDM1E-250为250A(100~250)；RDM1E-400为400A(200~400)；
RDM1E-125,In=63A电子式脱扣器 电子式脱扣器保护特性曲线
RDM1E-630为630A(252~630)、 RDM1E-800为630A(400~630) 800A(630~800)；RDM1E-1250为800A(400~800)、
、
1000(630~1000)、 1250A(800~1250)。
t
□ 接线方式分：板前接线、板后接线、插入式板前接线、插入式板后接线四种；
□ 断路器是否带附件和不带附件两种：附件分内部附件和外部附件：内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种；
外部附件有转动手柄操作机构、电动操作机构、断路器控制器、通信转接器、免焊连接器、手持式专用测试器。

I
RDM1E-125,In=125A电子式脱扣器 电子式脱扣器保护特性曲线

t

11

125
I
