高压电器

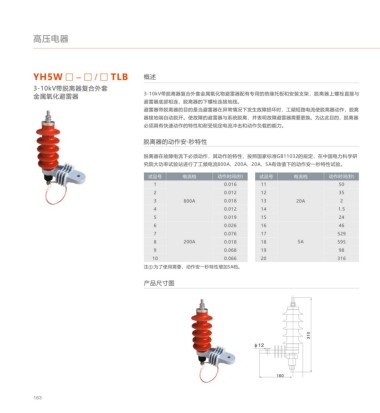

YH5W □ - □ / □ TLB 概述 户外交流高压跌落式 概述
(可投式、可卸式)避雷器
3-10kV带脱离器复合外套
金属氧化避雷器 3-10kV带脱离器复合外套金属氧化物避雷器配有专用的绝缘托板和安装支架，脱离器上螺栓直接与 高压跌落式避雷器的原理是将跌落式熔断器的跌落式机构与配电型复合外套金属氧化物避雷器巧妙地
避雷器底部相连，脱离器的下螺栓连接地线。 结合在一起，再配合避雷器为脱离器，这样当运行中的避雷器在使用中失效时，脱离器动作带动跌落
避雷器带脱离器的目的是当避雷器在异常情况下发生故障损坏时，工频短路电流使脱离器动作，脱离 式机构脱扣使避雷器自动与电网系统脱离。其次在不断电的情况下，可以借助绝缘拉闸操纵杆方便的
器接地端自动脱开。使故障的避雷器与系统脱离，并表明故障避雷器需要更换。为达此目的，脱离器 对避雷器进行检测、维修与更换，不但保证了线路的畅通，而且大大地减少了电力维护人员的工作程
必须具有快速动作的特性和耐受规定电流冲击和动作负载的能力。 度与时间。产品性能满足国家标准GB/T 311.1《高压输变电设备的绝缘配合》、JB／T895《交流系
统用复合外金属氧化物避雷器》、GB/T l5166.3《交流高压熔断器、喷射式熔断器》。
脱离器的动作安-秒特性

脱离器在故障电流下必须动作，其动作的特性，按照国家标准GB11032的规定，在中国电力科学研
技术参数
究院大功率试验站进行了工频电流800A、200A、20A、5A有效值下的动作安一秒特性试验。
试品号 电流档 动作时间(秒) 试品号 电流档 动作时间(秒) 系统 避雷器 持续 直流 雷电冲 雷电冲击 方波 相-地 0.75U 水平允
1 0.016 11 50 额定 额定 运行 1Ma 击电流 对地/断口 通流 爬电 1mA 许最大
产品型号 电压 电压 电压 电压 下残压 耐压 容量 距离 下泄露 拉力
2 0.012 12 35 电流
3 800A 0.018 13 20A 2 kV(r.m.s) ≥kV ≤kVp kV A ≥mm μA N
4 0.012 14 1.5 YH5WS-10/30DL-TB 6 10 8.0 15.0 30 85 100 300 50 150
5 0.019 15 24 YH5WS-10/30DL-TR 6 10 8.0 15.0 30 85 100 300 50 150
6 0.026 16 46 YH5WS-17/50DL-TB 10 17 13.6 25.0 50 85 100 300 50 150
7 0.076 17 529 YH5WS-17/50DL-TR 10 17 13.6 25.0 50 85 100 300 50 150
8 200A 0.018 18 5A 595 型号说明：DL-跌落式 TB-热爆式脱离器 TR-热熔式脱离器
9 0.068 19 98
10 0.066 20 316
注①:为了使用需要，动作安一秒特性增加5A档。
外型结构
产品尺寸图

支柱绝缘子
380 避雷器
35 热爆式
脱离器
73

跌落

163 164
