高压电器

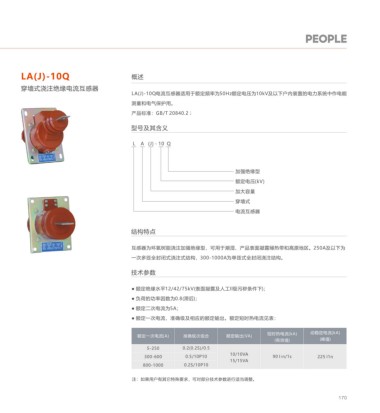

放电计数器 JS-8放电计数器 LA(J)-10Q 概述
穿墙式浇注绝缘电流互感器
在线检监测仪 JS-8、JS-8A型放电计数器(以下简称放电记数器)是串联在避雷器下面。用来记录避雷器动作次数的 LA(J)-10Q电流互感器适用于额定频率为50Hz额定电压为10kV及以下户内装置的电力系统中作电能
一种装置，JS-8型用于6kV-220kV电压等级；JS-8A型用于330kv及以上电压等级的阀式避雷器。使
测量和电气保护用。
用地点的环境条件与相连的避雷器相同，海拔高度不超过4000米，环境温度为-40℃-+40℃。
产品标准：GB/T 20840.2；

JCQ放电计数监测器 型号及其含义

JCQ系列避雷器监测器，是串联在避雷器下面用来监测漏电流和记录避雷器动作次数的一种装置，用 L A (J) - 10 Q
于500kV及以下电压等级的金属氧化物避雷器，使用的环境条件与相连接避雷器相同。避雷器监测器
的特点是电磁计数器计数，电流指针批示，耐震动。
JS-8计数器
加强绝缘型
其它相关产品 额定电压(kV)

加大容量
1、JS-8避雷器放电计数器(图1)
穿墙式
2、JCQ避雷器检测器(图2)
电流互感器
直径151
166
结构特点
0
9 1
8 2 互感器为环氧树脂浇注加强绝缘型，可用于潮湿、产品表面凝露殛热带和高原地区。250A及以下为
JCQ在线监测仪 7 3 162
6 4 一次多匝全封闭式浇注式结构，300-1000A为单匝式全封闭浇注结构。
5
技术参数
86
图1 ● 额定绝缘水平12/42/75kV(表面凝露及人工Il级污秽条件下)；
● 负荷的功率因数为0.8(滞后)；
按避雷 ● 额定二次电流为5A；
器下部
Φ10.5
● 额定一次电流，准确级及相应的额定输出。额定短时热电流见表：
8 8 8
mA 短时热电流(kA) 动稳定电流(kA)
额定一次电流(A) 准确级次组合 额定输出(VA)
2-Φ10.5 (有效值) (峰值)
5-250 0.2(0.2S)/0.5
安装与
86 10/10VA
190 电气接地 300-600 0.5/10P10 90 I1n/1s 225 I1n
Φ153 15/15VA
800-1000 0.2S/10P10
图2
注：如果用户有其它特殊要求，可对部分技术参数进行适当调整。
