高压电器

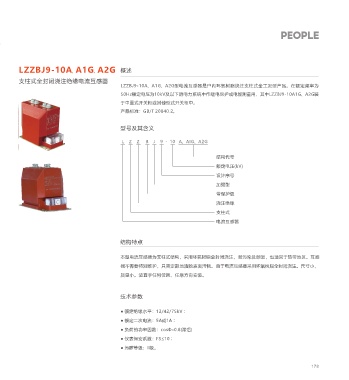

LZZBJ9-10C1、2、5 LZZBJ9-10A、A1G、A2G 概述
356
支柱式全封闭浇注绝缘电流互感器 8-M12 支柱式全封闭浇注绝缘电流互感器
LZZBJ9-10A、A1G、A2G型电流互感器是户内环氧树脂浇注支柱式全工况型产品。在额定频率为
50Hz额定电压为10kV及以下的电力系统中作继电保护或电能测量用，其中LZZBJ9-10A1G、A2G装
于中置式开关柜或其他型式开关柜中。
产品标准：GB/T 20840.2。
288±2
型号及其含义
L Z Z B J 9 - 10 A、AIG、A2G
4-M10 200±0.5 155±0.5 结构代号
额定电压(kV)
22 800-2000/5
设计序号
14 160
加强型
170
4-Φ13
60 150±0.5 185±1.5 8-Φ13 40 80 带保护级
80 40 浇注绝缘
80 15 32 33 支柱式
电流互感器
330±0.5
370±1.5
LZZBJ9-10C5型支柱式全封闭浇筑绝缘电流互感器 结构特点
本型电流互感器为支柱式结构，采用环氧树脂全封闭浇注，耐污染及潮湿，也适宜于热带地区。互感
器不需要特别维护，只需定期地清除表面污物。由于电流互感器采用环氧树脂全封闭浇注。尺寸小、
质量小。适宜于任何位置、任意方向安装。
技术参数
● 额定绝缘水平：12/42/75kV：
● 额定二次电流：5A或1A：
● 负荷的功率因数：cosΦ=0.8(滞后)
● 仪表保安系数：FS≤10；
● 污秽等级：ll级。
