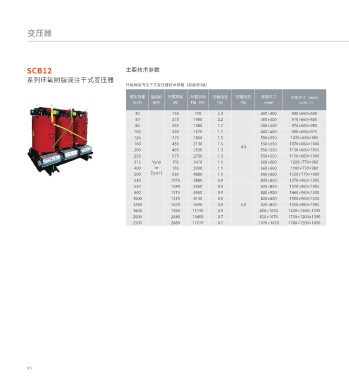

主要技术参数
环氧树脂浇注⼲式变压器技术参数（新能效3级）
额定容量 联结组 空载损耗 负载损耗 空载电流 短路阻抗 安装尺⼨ 外形尺⼨（mm）
(kVA) 标号 (W) F级（W) (%) (%) (mm) L×W×H
30 150 710 2.3 400×400 880×660×800
50 215 1000 2.2 400×400 910×660×860
80 295 1380 1.7 400×400 970×660×950
100 320 1570 1.7 400×400 980×660×975
125 375 1850 1.5 550×550 1030×660×985
160 430 2130 1.5 550×550 1070×660×1000
4.0
200 495 2530 1.3 550×550 1130×660×1055
250 575 2760 1.3 550×550 1150×660×1060
315 Yyn0 705 3470 1.1 660×660 1200×770×960
400 or 785 3990 1.1 660×660 1190×770×980
500 Dyn11 930 4880 1.1 660×660 1220×770×1000
630 1070 5880 0.9 820×850 1370×960×1005
630 1040 5960 0.9 820×850 1370×960×1005
800 1215 6960 0.9 820×900 1440×960×1030
1000 1415 8130 0.9 820×820 1500×960×1045
1250 1670 9690 0.9 6.0 820×820 1550×960×1095
1600 1960 11730 0.9 820×1070 1620×1200×1195
2000 2440 14450 0.7 820×1070 1730×1200×1390
2500 2880 17170 0.7 1070×1070 1780×1200×1430
