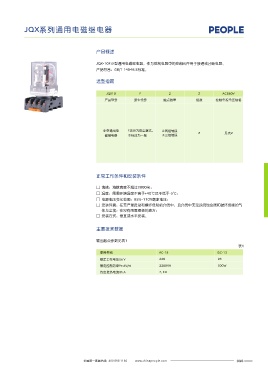

HH52P、53P、54P系列小型电磁继电器 JQX系列通用电磁继电器

控制电源规格分类(见表2) 产品概述
表2

交流电压 直流电压 JQX-10F小型通用电磁继电器，作为控制电路中的控制元件用于接通或分断电路。
产品符合：GB/T 14048.5标准。
AC6V DC6V
AC12V DC12V
选型指南
AC24V DC24V
AC36V DC36V
JQX10 F 2 Z AC380V
AC48V DC48V
产品型号 派生代号 触点数量 组数 控制电源电压规格
AC110V DC110V
AC127V DC127V
AC220V DC220V
AC380V

小型通用电 F表示为防尘罩式， 2:两组转换 Z 见表2
接线图 磁继电器 不标注为一般 3:三组转换

输出触头接线图

HH52P HH53P HH54P
1 4 1 2 3 1 2 3 4

4 5 6 5 6 7 8
5 8 正常工作条件和安装条件
7 8 9 9 10 11 12
9 12
□ 海拔：海拔高度不超过 2000米；
13(-) (+)14 10(-) (+)11 13(-) (+)14
Bottom View Bottom View Bottom View □ 温度：周围环境温度不高于+40℃及不低于-5℃；
□ 电源电压变化范围：85%~110%额定电压；
□ 安装环境：在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气
外形尺寸 体与尘埃；在没有雨雪侵袭的地方；
□ 安装方式：垂直或水平安装。
43max 21max
主要技术数据
1 4
5 8
9 12 27.5max 输出触点参数见表1 表1
13 14
使用类别 AC-15 DC-13
额定工作电压Ue V 220 28
额定控制功率Pe AV/W 2200VA 300W
约定发热电流Ith A 7, 10
