P. 174
RDLX18系列行程开关 WL系列行程开关
产品概述
WL系列行程开关,适用于交流50Hz,额定交流电压至380V,直流电压至220V的制电路中,作控制
运动机构的行程和变换其运动方向或速度之用。
产品符合: GB/T 14048.5 IEC 60947-5-1标准。
178max 178max 178max 正常工作条件和安装条件
标牌 56±0.30 标牌 56±0.30 标牌 56±0.30 □ 安装地点的海拔不超过2000m；
□ 周围空气温度:-5℃~+40℃
，周围空气温度24h的平均值不超过+35℃；
□ 湿度:安装地点在最高温度+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许
4×M5-6H 4×M5-6H
4×M5-6H 有较高的相对湿度,例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施；
21±0.21 26max 21±0.21 26max 21±0.21 26max □ 污染等级:3；
28max 28max 28max
□ 安装条件:安装在无显著摇动和无冲击振动的地方。安装在无爆炸危险的介质中，且介质中

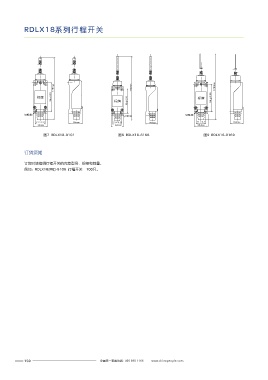

图7 RDLX18-9101 图8 RDLX18-8166 图9 RDLX18-8169 无足以腐蚀金属和破坏绝缘的气体及尘埃(包括导电尘埃)。安装在没有雨雪侵袭的地方；
□ 安装类别：Ⅲ。
订货须知
主要技术数据
订货时请指明行程开关的完整型号、规格和数量。
例如：RDLX18(ME)-8108 行程开关 100只。 □ 额定绝缘电压Ui：500V（50Hz);
：
□ 约定发热电流Ith 5A;
□ 额定电压和额定电流见表1:
表1
非电感性负载(A) 电感性负载(A)
额定电压 电阻性负载 灯泡负载 电感性负载 马达负载
NC NO NC NO NC NO NC NO
AC125 V 10 3 1.5 10 5 2.0
AC250 V 5 2 1 5 3 1
AC480 V 3 1.5 0.8 3 1.5 0.8
AC600 V 1 1 0.5 1.5 1 0.5
DC8V 10 6 3 10 6
DC14V 10 6 3 10 6
DC30V 6 4 3 6 4
DC125V 0.8 0.2 0.2 0.8 0.2
DC250V 0.4 0.1 0.1 0.4 0.1
□ 工频耐压：1890V，历时1min而无闪络、击穿现象；
≥
Ω
□ 绝缘电阻： 100M ；
□ 防护等级：IP66；
□ 机械寿命：500万次，电寿命：50万次；
□ 操作频率：20次/min，操作速度：5m/s~ 0.5m/s；
