EKW系列脚踏开关

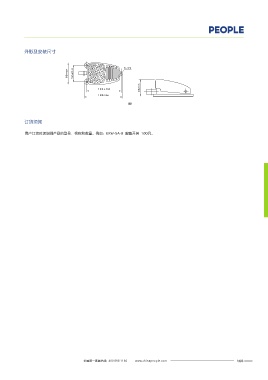

产品概述 外形及安装尺寸
脚踏开关适用于交流50/60Hz，额定工作电压至380V，额定控制容量至300VA，约定发热电流
至5A的电路中，用来频繁地接通和分断电路。 8-Φ5
产品符合：GB/T 14048.5 标准。 66max 52±0.4
选型指南
122±0.6 96min
EKW 5A B 138max
产品型号 约定发热电流 派生代号
图1
订货须知
用户订货时须说明产品的型号、名称和数量。例如：EKW-5A-B 脚踏开关 100只。
脚踏开关 5A B:改进型
正常工作条件和安装条件
□ 安装地点的海拔不超过2000m；
□ 周围空气温度:-5℃~+40℃ 。周围空气温度24h的平均值不超过+35℃；
□ 湿度：安装地点在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以
允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊
的措施；
□ 污染等级：3；
□ 安装条件:安装在无显著摇动和无冲击振动的地方。安装在无爆炸危险的介质中，且介质中无
足以腐蚀金属和破坏绝缘的气体及尘埃(包括导电尘埃)。安装在没有雨雪侵袭的地方；
□ 安装类别：Ⅲ。
主要技术数据
开关的电寿命如表1
表1
接通与分断
额定工作 操作频 总次数
电流种类
电压V 接通电流A cosφ±0.05 分断电流A cosφ±0.05 率次/h (万次)
交流 380 7.9 0.25 0.79 0.25 120 20
开关的开断操作次数不小于100 万次。 开关的极限接通与分断能力如表2
表2
接通与分断 功率因数
电流 额定工作 额定工作 cosφ 通电时间 间隔 次数
种类 电压V 功率VA (ms) 时间s (次)
接断 分断 ±0.05
交流 380 300 1.1Ue×10Ie 1.1Ue×Ie 0.2 60-200 5-10 50
