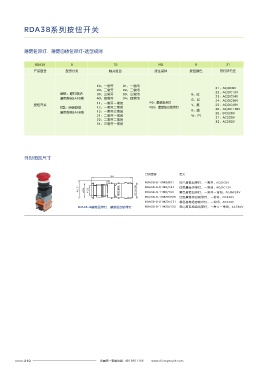

RDA38系列按钮开关

蘑菇钮 带灯、蘑菇自锁钮 带灯 选型规则- 旋钮 选型规则-

RDA38 B 10 MD R 31 RDA38 B 10 X D5 R
产品型号 型号分类 触头组合 派生品种 按钮颜色 带灯钮电压 产品型号 型号分类 触头组合 派生品种 操作位置 按钮颜色

10：一常开 01：一常闭 21 AC/DC6V 10：一常开 01：一常闭
：
20：二常开 02：二常闭 20：二常开 02：二常闭 R 红
：
：
省略：螺钉联结 30：三常开 03：三常闭 R 红 22 AC/DC12V 省略：螺钉联结 30：三常开 03：三常闭 2：二位锁定
：
：
通用型号LA39型 40：四常开 04：四常闭 G：绿 23 AC/DC24V 通用型号LA39型 40：四常开 04：四常闭 D4：二位右自复 G：绿
24 AC/DC36V
：
11：一常开一常闭 MD：蘑菇钮带灯 11：一常开一常闭 Y： 黄
：
按钮开关 Y： 黄 25 AC/DC48V 按钮开关 X：旋钮 3：三位锁定
B型：自锁联接 12：一常开二常闭 MZD：蘑菇钮自锁带灯 26 AC/DC110V B型：自锁联接 12：一常开二常闭 D5：三位左右自复 B： 蓝
：
通用型号LA38型 13：一常开三常闭 B： 蓝 28 DC220V 13：一常开三常闭 W 白
：
：
21：二常开一常闭 W 白 31 AC220V 通用型号LA38型 21：二常开一常闭 D7：三位左自复
：
：
：
22：二常开二常闭 22：二常开二常闭 K 黑
：
31：三常开一常闭 32 AC380V 31：三常开一常闭
外形图及尺寸 外形图及尺寸
订货型号 含义 79 订货型号 含义
94
RDA38-B-10MD/R21 红色蘑菇钮带灯，一常开，AC/DC6V RDA38-10X/2R 红色旋钮二位锁定，一常开
42.3 ø35 M22 带灯单元 37.5×30 RDA38-B-01MD/G22 绿色蘑菇钮带灯，一常闭，AC/DC12V 44 ø22 37.5×28.5 RDA38-20X/D4G 绿色旋钮二位右自复，二常开
RDA38-01X/3Y
RDA38-B-11MD/Y23
黄色旋钮三位锁定，一常闭
黄色蘑菇钮带灯，一常开一常闭，AC/DC24V
RDA38-B-10MZD/R28 红色蘑菇钮自锁带灯，一常开，DC220V RDA38-02X/D5B 蓝色旋钮三位左右自复，二常闭
RDA38-B-01MZD/G31 绿色蘑菇钮自锁带灯，一常闭，AC220V RDA38-11X/D7W 白色旋钮三位左自复，一常开一常闭
RDA38-B蘑菇钮带灯、蘑菇钮自锁带灯 RDA38-B-11MZD/Y32 黄色蘑菇钮自锁带灯，一常开一常闭，AC380V RDA38旋钮 RDA38-12X/D7K 黑色旋钮三位左自复，一常开二常闭
77.6 订货型号 含义
RDA38-B-10X/2R 红色旋钮二位锁定，一常开
M22 37.5×30 42.3 RDA38-B-20X/D4G 绿色旋钮二位右自复，二常开
RDA38-B-01X/3Y
黄色旋钮三位锁定，一常闭
RDA38-B-02X/D5B 蓝色旋钮三位左右自复，二常闭
RDA38-B-11X/D7W 白色旋钮三位左自复，一常开一常闭
RDA38-B 旋钮 RDA38-B-12X/D7K 黑色旋钮三位左自复，一常开二常闭
