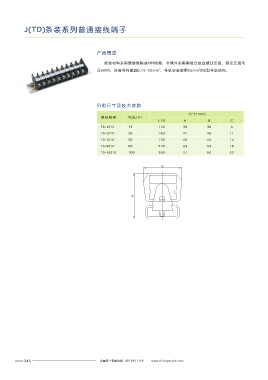

J(TD)条装系列普通接线端子 NJD系列普通端子

产品概述 产品概述
绝缘材料采用ABS阻燃片装结构，导电片采用铜板式组合螺钉压接，试验型双层
绝缘材料采用聚碳酸酯或ABS阻燃，金属件采用铜板式组合螺钉压接，额定交流电
2
结构L连接，35mmC型导轨固定安装，额定交流电压500V，连接导线0.5—2.5mm ，
2
2
压500V，连接导线截面0.75~25mm ，导轨安装使用25mm 的C型导轨结构。
适用较小电流的回路接线。

外形尺寸及技术参数
尺寸(mm)
型号规格 电流(A)
L10 A B C
TD-1510 15 110 32 30 8
TD-2010 20 140 41 40 11
JH(NJD)- 7P普通型接线端于 JH(NJD)- 7L联络型接线端子
TD-3010 30 170 45 44 14 导线截面：0.5-2.5mm 2 导线截面：0.5-2.5mm 2
TD-6010 60 210 53 52 18 额定电流/电压：25A/660V 额定电流/电压：25A/660V
厚/宽/高：7/62/42mm 厚/宽/高：7/62/42mm
TD-10010 100 250 51 60 23

B

JH(NJD)-7S试验型接线端子 JH(NJD)- 7D熔断器型接 线端子
A 导线截面：0.5-2.5mm 2 导线截面：0.5-2.5mm 2
额定电流/电压：25A/660V 额定电流/电压：25A/660V
厚/宽/高：12/61.5/49mm 厚/宽/高：7/62/50mm
