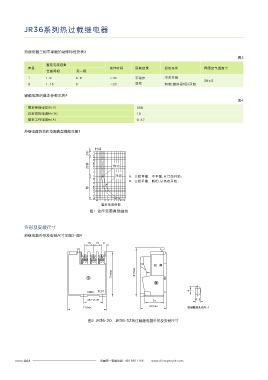

JR36系列热过载继电器

热继电器三相不平衡的动作特性见表3
表3
21 21 13
整定电流倍数
序号 动作时间 预期结果 起始条件 周围空气温度℃
任意两相 另一相
1 1.0 0.9 ＞2h 不动作 冷态开始
20±5
2 1.15 0 ＜2h 动作 热态(接序号1后)开始
85max 89max 铭 牌
辅助电路的基本参数见表4 7
表4
TEST 6
额定绝缘电压Ui(V) 380
66±0.37 41 安装螺丝孔的尺寸
约定发热电流Ith(A) 10
90max 58max
额定工作电流Ie(A) 0.47

热继电器的动作范围典型曲线见图1 图3 JR36-63热过载继电器外形及安装尺寸

30 30 18
小时
时间
分钟 热态

铭 牌
冷态 A、三相平衡、不平衡,从冷态开始；
B、三相平衡、断相,从热态开始。 8
TEST
秒 7
安装螺丝孔的尺寸
96±0.7 77max
122max
整定电流倍数
图1 动作范围典型曲线
图4 JR36-160热过载继电器外形及安装尺寸

订货须知
外形及安装尺寸
热继电器外形及安装尺寸见图2~图4 客户在订购热继电器时，必须写明：产品型号、规格、整定电流范围及订货数量。
15 15 9 例：订购JR36-20，6.8~11A，200只。

1/L1
5/L3
3/L2
铭 牌
75max 81max

TEST 6

38±0.31 35 4.5
71max 47max 安装螺丝孔的尺寸

图2 JR36-20、JR36-32热过载继电器外形及安装尺寸
