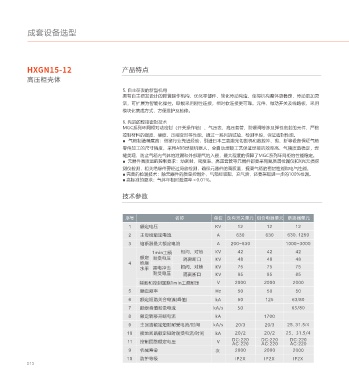

Page 18 - 成套设备选型手册 - 人民电器集团山东公司

负有开关单元 组合电器单元 断路器单元
1 额定电压 KV 12 12 12
2 主母线额定电流 A 630 630 630、1250
3 熔断器最大额定电流 200~630 1000~3000
1min工频 相间、对地 KV 42 42 42
额定 耐受电压 隔离断口 KV 48 48 48
4 绝缘
水平 雷电冲击 相间、对地 KV 75 75 75
耐受电压 隔离断口 KV 85 85 85
辅助和控制回路1min工频耐压 V 2000 2000 2000
5 额定频率 Hz 50 50 50
6 额定短路关合电流(峰值) kA 50 125 63/80
7 额定峰值耐受电流 kA/s 50 63/80
8 额定转移开断电流 kA 1700
9 主回路额定短时耐受电流/时间 kA/s 20/3 20/3 25、31.5/4
10 接地回路额定短时耐受电流/时间 kA 20/2 20/2 25、31.5/4
11 控制回路额定电压 V DC:220 DC:220 DC:220
AC:220 AC:220 AC:220
9 机械寿命 次 2000 2000 2000
10 防护等级 IP2X IP2X IP2X
