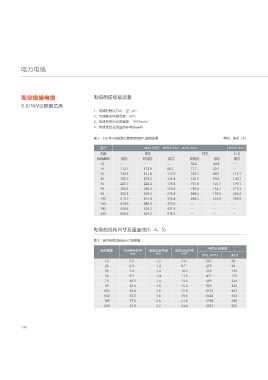

电力电缆

架空绝缘电缆 电缆的连续载流量 架空绝缘电缆 表4：四芯电缆的结构尺寸及重量

0.6/1kV交联聚乙烯 0.6/1kV交联聚乙烯 标称截面 导体参考外径 绝缘标称厚度 电缆近似外径 电缆计算重量kg/km
1、电缆的敷设方式：空气中； mm 2 mm mm mm JKYJ JKRYJ JKLYJ
2、电缆敷设环境温度：40℃ 10 4.0 1.2 15.4 533 214
3、电缆所有的光照强度：1000w/m 2 16 5.0 1.2 17.9 682 278
4、电缆连续载流量的参考值(表4) 25 6.3 1.2 21.0 1041 400
35 7.4 1.4 24.6 1442 551
表 2：0.6/1kV交联聚乙烯绝缘架空电缆载流量 单位：安培（A） 50 8.7 1.4 27.8 1924 715
70 10.5 1.4 32.1 2732 984
型号 JKYJ-0.6/1 JKRYJ-0.6/1 JKLYJ-0.6/1 JKYJZ-0.6/1 95 12.4 1.6 37.7 3778 1356
120 13.8 1.6 41.0 4725 1662
芯数 单芯 四芯 3+K
标称截面 铜芯 软铜芯 铝芯 软铜芯 铝芯 铜芯
10 -- -- -- 58.2 44.8 --
16 112.1 113.9 88.1 77.7 60.1 -- 表5：3+K电缆的结构尺寸及重量
25 150.3 151.8 117.9 103.7 80.5 115.1
35 185.6 187.6 145.4 128.7 99.8 140.7 标称截面mm 导体参考外径mm 绝缘标称厚度mm 电缆近似外径mm 电缆外形尺寸mm 电缆计算重量kg/km
2
50 225.7 228.2 176.8 157.0 121.7 170.1
25 6.1 1.8 3.0×6.0 34×26 1190
70 286.5 289.4 224.6 199.4 154.7 215.3
35 7.1 1.8 3.0×6.0 37×28 1551
95 355.3 359.2 278.3 248.4 192.5 265.4
50 8.2 1.8 3.0×6.0 41×30 2016
120 411.9 416.8 323.4 288.2 223.8 308.5 70 9.9 1.8 3.0×6.0 46×34 2812
150 474.9 480.3 372.0 -- -- -- 95 11.6 1.8 3.0×6.0 50×37 3807
185 550.4 556.2 431.9 -- -- -- 120 13.0 1.8 3.0×6.0 55×40 4734
240 660.2 667.2 518.2 -- -- --
注：表中的 3+K结构电缆的承截面与主线芯截面相等。也可用无护层的硬铜绞线作为电缆的承载线。
电缆的结构尺寸及重量(表3，4，5)

表 3：单芯电缆的结构尺寸及重量
电缆计算重量kg/km
标称截面 导体参考外径 绝缘标称厚度 电缆近似外径
mm 2 mm mm mm
JKYJ JKRYJ JKLYJ
16 5.0 1.2 7.4 167 68
25 6.3 1.2 8.7 255 96
35 7.4 1.4 10.2 353 135
50 8.7 1.4 11.5 471 175
70 10.5 1.4 13.3 669 241
95 12.4 1.6 15.6 925 332
120 13.8 1.6 17.0 1157 407
150 15.5 1.8 19.1 1424 503
185 17.3 2.0 21.3 1786 630
240 20.0 2.2 24.4 2337 820
