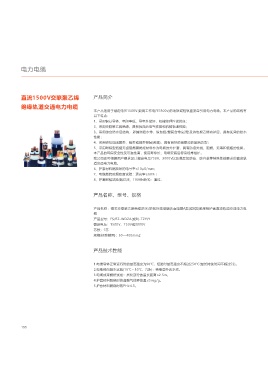

电力电缆

直流1500V交联聚乙烯 产品简介 特种电缆 特种电缆的型号、名称及用途

绝缘轨道交通电力电缆
本产品适用于额定电压1500V(最高工作电压1800v)的地铁或轻轨直流牵引用电力电缆。本产品的结构有 序号 型号 名称 使用范围
以下特点： 敷设在对阻燃有要求的场所，GZR 型电缆敷设在
1 GZR-X 隔氧层阻燃电缆
1、采用铜芯导体，电阻率低、导电性能好，机械物理性能优良； 阻燃要求特别高的场所
2、采用交联聚乙烯绝缘，具有优良的电气性能和机械物理性能； 2 WDZR-X 低烟无卤阻燃电缆 敷设在对低烟无卤和阻燃有要求的场所，GWDZR
3、采用综合防水层结构，即缠绕阻水带、纵包铝/塑复合带(若需)及挤包聚乙烯内护层，具有优异的防水 3 GWDZR-X 隔氧层低烟无卤阻燃电缆 型电缆敷设在要求低烟无卤阻燃性能特别高的场所
性能； 敷设在对耐火有要求的室内、隧道及管道中，GNH
4 GNH-X 隔氧层耐火电缆
4、采用绕包高阻燃带、铜带或钢带铠装(若需)，具有良好的阻燃和防鼠啮功能； 型电缆除耐火外并要求高阻燃的场所
5、采用耐候型低烟无卤阻燃聚烯烃材料作为电缆的外护套，具有防紫外线、阻燃、无毒和低烟的性能。 5 WDNH-X 低烟无卤耐火电缆 敷设在有低烟无卤耐火要求的室内、隧道及管道中，
GWDNH 型电缆除低烟无卤耐火特性要求外，对阻
本产品的环保安全性及可靠性高，使用寿命长，电缆安装后毋需经常维护。
6 GWDNH-X 隔氧层低烟无卤耐火电缆 燃性能有更高要求的场所
我公司还可根据用户要求设计额定电压750V、3000V以及满足如防油、防白蚁等特殊性能要求的直流轨
7 FS-X 防水电缆 敷设在地下水位常年较高，对防水有较高要求的地区
道交通电力电缆。
敷设在环境温度常年较低，对低温性能有较高要求
6、护套材料燃烧时的电导率≤10μS/mm； 8 H-X 耐寒电缆
的地区
7、电缆燃烧时烟密度试验：透光率≥60％； FYS-X 环保型防白蚁、防鼠电缆
9 用于白蚁和鼠害严重地区以及有阻燃要求地区的 电
8、护套耐候试验(氙灯法，1008h老化)：通过。 FYSZR-X 环保型防白蚁、防鼠阻燃电缆 力电缆、控制电缆
产品名称、型号、规格 注： 1.X- 表示常用的电缆型号。 2.特种电缆型号是在常规电缆型号前加特种型号。
例：特种电缆为低烟无卤阻燃铜芯交联聚乙烯绝缘电力电缆，其型号表示为 WDZR-YJY。

产品名称：铜芯交联聚乙烯绝缘防水/防紫外线低烟无卤阻燃A类(或B类)聚烯烃护套直流轨道交通电力电
缆
产品型号：FS/FZ-WDZA(或B)-TZYJY
额定电压：1500V、750V或3000V
芯数：1芯
规格(标称截面)：50—400mm2

产品技术性能

1.电缆导体正常运行时的最高温度为90℃，短路时最高温度不超过250℃(最长持续时间不超过5S)。
2.电缆径向阻水试验(15℃～30℃，72h)：绝缘层外无水纹。
3.电缆成束燃烧试验：炭化部分的最长距离≤2.5m。
4.护套材料燃烧时的卤酸气体释放量≤5mg/g。
5.护套材料燃烧时的PH≥4.3。
