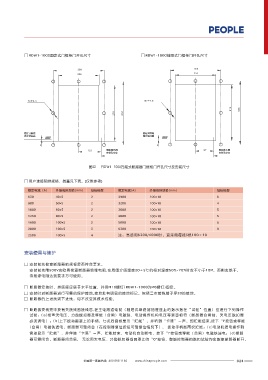

Page 35 - 一级配电选型手册 - 人民电器集团有限公司

RDW1系列智能型万能式断路器

操作面板中心 □ RDW1-1000固定式门框柜门开孔尺寸 □ RDW1 -1000抽屉式门框柜门开孔尺寸
柜门
15
268 268
226 226

439 30
112

8×Φ 4.5 8×Φ 4.5
92
316 358
217.5 175 97 10 270 312
352 391
494 45(分离)
928
断路器最外侧 抽屉式断路
33 175 固定式断路
器安装底面 器安装底面
55
260 180 24-Φ15 80 3 3
20 2-11×17 Φ 14
123 断路器右侧 97 断路器右侧
安装孔中心 安装孔中心
40 818
103
Φ 11
图22 RDW1-1000万能式断路器门框柜门开孔尺寸及安装尺寸
316.5 323.5
图20 抽屉式断路器安装尺寸及外形尺寸（RDW1-6300/6300A） □ 用户连接铜排规格、数量见下表。(仅供参考)
额定电流（A） 外接母排规格(mm) 每极根数 额定电流(A) 外接母排规格(mm) 每极根数
630 40×5 2 2900 100×10 6
与成套开关柜配套使用时，门框尺寸及其安装孔孔距见下图，按装时用螺ST2.9×9.5-F-H固定。 800 50×5 2 3200 100×10 4
1000 60×5 2 3600 100×10 5
8-Φ4.5 门框开孔中心线 11-Φ4.5
19.5 20.5 门框开孔中心线 1250 80×5 2 4000 100×10 5
1600 100×5 2 5000 100×10 6
155.5 2000 100×5 3 6300 100×10 8
c c 155.5
a a 2500 100×5 4 注：当选用6300/4000时，宜采用每极5根100×10
272 311 272 302.5
产品中心 378
产品中心
安装使用与维护
28 22.5 8
0 44 47 □ 安装前先检查断路器的规格是否符合要求。
b
断路器安装底面 b 安装前先用500V兆欧表检查断路器绝缘电阻,在周围介质温度20 5℃的相对湿度50%~70%时应不小于10M。否则应烘干，
±
固定式 抽屉式 待绝缘电阻达到要求方可使用。

壳架等级Inm(A) a(mm) b(mm) c(mm)三极 c(mm)四极 □ 断路器安装时，其底座应居于水平位置，并用M10螺钉(RDW1-1000为M6螺钉)固定。
□ 安装时对断路器进行可靠的保护接地,接地处有明显的接地标记。包括二次接线端子序20的接地。
2000 306 346 0 47.5
□ 断路器的上进线或下进线，均不改变其技术性能。
3200 366 406 0 57.5
4000/3P 366 406 57.5 —
□ 断路器安装完毕按有关接线图接线后,在主电路通电前（抽屉式断路器抽屉座上的指示指在“试验”位置）应进行下列操作
4000/4P 抽屉式 306 346 — 206.5 试验：(a)检查欠电压、分励脱扣器及释能（合闸）电磁铁、电动操作机构电压等是否相符（断路器合闸前，欠电压脱扣器
366 406 189(4000/5000三极) 必须通电）；(b)上下扳动面罩上的手柄，七次后面板显示“贮能”，并听到“卡嗒”一声，即贮能结束,按下“I”按钮或释能
6300
366 406 246.5(4000/5000四极、6300三极) （合闸）电磁铁通电，断路器可靠闭合（在控制器复位按钮可靠复位情况下）, 扳动手柄能再次贮能；(c)电动机通电操作到
需罩显示“贮能”、并伴随“卡嗒”一声，贮能结束，电动机自动断电，按下“I”按钮或释能（合闸）电磁铁通电；(d)断路
图21 RDW1-2000 6300门框柜门开孔尺寸及安装孔间距~
器可靠闭合。断路器闭合后, 无论用欠电压、分励脱扣器或面罩上的“O”按钮、智能控制器的脱扣试验均应能使断路器断开。
