RDW1系列智能型万能式断路器

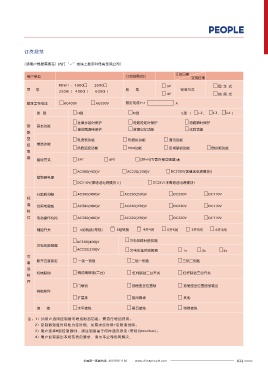

 附页(位置信号装置接线图)  订货规范

 位 置 指 示  操作要求：  (请用户根据需要在□内打“√”或填上数字并传真至我公司)
 1 、抽屉座位置指示装置可以指示的位置有"分离"、"试验"和"连接"．很据订
 单要求全选或部分选择使用。                                                                 订货日期
             用户单位                                        订货数量(台)                      交货日期
 2 、抽屉式断路器本体由"抽出"位置推到"分离"位置时，53＃、54＃端子应
 分离  试验  连接
 指示  指示  指示  由接通转换为断开，54＃、55＃端子应由断开转换为接通。  RDW1  -  1000□    2000□         3P                     固  定  式
             型      号      3200□    4000□    6300□       极       数               安装方式
 53 55  56 58  59 61  3 、抽屉式断路器本体由"分离"位置摇到"试验"位置时，56＃、57＃端子应               4P                     抽  屉  式
 由接通转换为断开，57＃、58＃端子应由断开转换为接通，断路器本体母线                     额定电流In =
 与抽屉座桥形触头之间有足够的安全距离，并能可靠地进行合分闸操作。  额定工作电压  AC400V  AC690V                      A
 4 、抽屉式断路器本体由"试验"位置摇到"连接"位置时，抽屉座发出"咔晤"声
                                                                                                L3、
                                                                                                      L4
                                                                                         L2、
                 类   型             H型                       M型                    L型    （                                            ）
 后，再继续向前摇，要求在抽屉座摇手柄旋转1.5圈以内，59＃、60＃端子
 应由接通转换为断开，60＃、61＃端子应由断开转涣为接通，要求断路器本  过载长延时保护               短路短延时保护                  短路瞬时保护
             智   基本功能
 体母线可靠地插入抽屉座桥形触头中、并能可靠地承载主回路电流进行工作  接地或漏电保护                 故障记忆功能                   试验功能
             能
 5 、抽屉式断路器本体由"连接"位置摇到"试验"位置时，56＃、57＃端子应
 电源          型
 由接通转换为断开，57＃、58＃端子应由断开转换为接通，断路器本体母线  电流表功能               热模拟功能             通讯功能
             控   增选功能
 与抽屉座桥形触头之间有足够的安全距离，并能可靠地进行合分闸操作。  负载监控功能                 MCR功能             区域联锁功能             自诊断功能
             制
 6 、抽屉式断路器本体由"试脸"位置摇到"分离"位置时，53＃、54＃端子应
             器
 由接通转换为断开，54＃、55＃端子应由断开转换为接通，此时断路器本体  接地方式  3PT  4PT           (3P+N)T(需外接互感器)★
 仍不能抽出，需要继续向"分离"位置摇，直手柄摇不动为止．此时才能抽出
 断路器本体，抽屉式断路器本体垃出后，53＃、54＃端子应由断开转换为接  AC380(400)V         AC220(230)V        DC220V(需增选电源模块I)
 通，54＃、55＃端子应由接通转换为断开。  控制器电源
 7 、在抽屈座位置转换操作过程中，必须将指针指向"分离"、"试验"和"连接  DC110V(需增选电源模块Ⅱ)             DC24V(不需增选电源模块)
 54  57  60
 "时才允许停下，否则位置指示装置将无法正确指示断路器本体在抽屈座中
 的位置。
                 分励脱扣器             AC380(400)V          AC220(230)V           DC220V          DC110V
             标
             准   合闸电磁铁             AC380(400)V          AC220(230)V           DC220V          DC110V
             附
             件   电动操作机构            AC380(400)V          AC220(230)V           DC220V          DC110V

                 辅助开关                4组转换(常规）        5组转换        4开4闭      5开5闭       2开6闭       6开2闭

                                   AC380(400)V             欠电压瞬时脱扣器
                 欠电压脱扣器
                                   AC220(230)V             欠电压延时脱扣器               1s       3s       5s
             可
                 断开位置锁定             一锁一钥匙                   二锁一钥匙                 三锁二钥匙
             增
             选
                 机械联锁               钢缆绳联锁(二台)               杠杆联锁二台开关              杠杆联锁三台开关
             附
             件
                                   门联锁                      抽屉座三位置锁                抽屉座三位置信号输出
                 其他附件
                                   扩展排                      相间隔板                   其他

                 连       接         水平接线                     垂直接线                   特殊接线

             注：1) 如用户选用控制器可增选附加功能，需另行增加费用；
                 2) 控制器短延时特性为定时限，如要求反时限+定限请说明；
                 3) 用户选择H型控制器时，请注明是基于何种通讯协议 (常规为modbus);
                 4) 用户如有超出本规范表的要求，请与本公司协商解决。
