DW15-630系列万能式断路器

1 2 3 4 5 6 7 8 9 58 (红色) V R2 59

Q2
~380V
(~220V) R1 V-整流二极管
R1、R2-电阻
1-静触头 + C Q2-欠电压脱扣线圈
2-动触头 (绿色) C-电容
3-弹簧 57
4-主轴
5-连杆

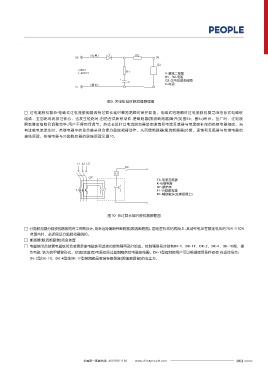

6-支架 图9 欠电压延时脱扣器原理图
7-绝缘臂
8-瞬动过电流脱扣器衔铁
9-瞬动过电流脱扣器铁心
□ 过电流脱扣器热-电磁式过电流脱扣器具有过载长延时和短路瞬时保护功能。电磁式短路瞬时过电流脱扣器是由拍合式电磁铁
组成，主回路母线穿过铁心，当发生短路时,由拍合式衔铁动作,使断路器(限流断路器)断开(如图5b、图5c)所示。出厂时，过电流
瞬动整定倍数已调整完毕,用户不得自行调节。热式长延时过电流脱扣器是由速饱和电流互感器与带温度补偿的热继电器组成。当
有过载电流发生时，热继电器中的动合触头闭合使分励脱扣器动作，从而使断路器(限流断路器)分断。速饱和互感器与热继电器的
图7 触头系统和瞬动过电流脱扣器原理图
接线原理，热继电器与分励脱扣器的联接原理见图10。

□ 操作机构(见图8)断路器(限流断路器)的操作机构采用弹簧贮能完成闭合，使其触头闭合速度与操作速度无关，操作机构是
由脱扣器，贮能弹簧，连杆、摇臂等组成，操作机构具有贮能再扣、闭合，断开三种性能。
L1 L2 L3
DF
F1
QF
TA-电流互感器
K-热继电器
QF-断路器
TATATA F1-分励脱扣器
DF-辅助触头(在断路器上)
电磁线圈
12 13

图10 热过载长延时脱扣器原理图
A
11 分励脱扣器线圈 0
01 1-摇臂 □ 分励脱扣器分励脱扣器按短时工作制设计,用来远距离断开断路器(限流断路器)，固定在机构的底板上，其动作电压在额定电压的70%~110%
10 2-贮能弹簧 范围内时，必须保证分励脱扣器脱扣。
02 3-滚子
4-杠杆 □ 断路器(限流断路器)闭合装置
5-弹簧
9 03 6-杠杆
04 □ 电磁铁闭合装置电磁铁闭合装置是由电磁铁和选装的控制箱两部分组成，控制箱型号分别有DK-1，DK-1F，DK-2、DK-4、DK-10型，操
7-滚子
05 8-扣片 作电磁 铁为装甲螺管形式，交流(或直流)电源应经过控制箱供给电磁铁线圈。DK-1型控制箱用户可以根据使用条件安装 在适合场合；
1 9-连杆 DK-2型DK-10、DK-4型或DK-1F型控制箱是安装在断路器(限流断路器)的左上方。
10-脱扣半轴
11-连杆
12-转轴
8 7 6 5 4 3 2 13-拉杆

图8 操作机构原理图

□ 欠电压脱扣器
□ 欠电压瞬时脱扣器欠电压瞬时脱扣器由拍合式电磁铁和反力弹簧组成，动作特性可通过螺杆调节弹簧来达到，欠电压脱扣器为长期通电
工作制。
□ 欠电压延时脱扣器它采用阻容放电原理(见图9)，由电阻、电容、硅二极管组成半波整流，当网络电压为正常值时(85%-110%)Ue，经过
整流后电源一方面对电容C充电，另一方面给欠电压线圈正常吸合电压，当电源电压为70%Ue-35%Ue时，电容C对线圈放电，使欠电压
线圈在给定的时间内吸合，以保证欠电压脱扣器延时将断路器断开。这种欠电压延时脱扣器为不可调试。
