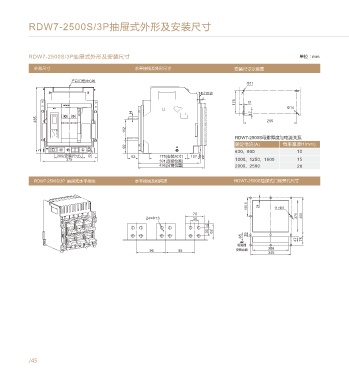

RDW7-2500S/3P抽屉式外形及安装尺寸 RDW7-2500S/4P抽屉式外形及安装尺寸
RDW7-2500S/3P抽屉式外形及安装尺寸 单位：mm RDW7-2500S/4P抽屉式外形及安装尺寸 单位：mm
外形尺寸 水平接线及外形尺寸 安装尺寸示意图 外形尺寸 水平接线及外形尺寸 安装尺寸示意图
产品(门框)中心线 产品中心线 47.5 门框中心线
Φ11 Φ11
柜门外边 柜门外边
5 5
175 11 175 11
Φ14 RESET
RESET Φ14
H 17 H 17
435 265 435 360
112 112
RDW7-2500S母排厚度与电流关系 RDW7-2500S母排厚度与电流关系
92 额定电流(A) 母排厚度H(mm) 92 额定电流(A) 母排厚度H(mm)
630、800 10 630、800 10
265(安装尺寸) 55 62 175(安装尺寸) 107 10 360(安装尺寸) 55 62 175(安装尺寸) 107 10
391(连接位置)
375 391(连接位置) 1000、1250、1600 15 470 436(分离位置) 1000、1250、1600 15
436(分离位置) 2000、2500 20 2000、2500 20
RDW7-2500S/3P 抽屉式水平接线 水平接线及相间距 RDW7-2500S抽屉式门框开孔尺寸 RDW7-2500S/4P 抽屉式水平接线 水平接线及相间距 RDW7-2500S抽屉式门框开孔尺寸
155.5 21 11×Φ5 155.5 21 11×Φ5
70
24×Φ13 30 270 303 70 270 303
32×Φ13 30
15 15
30 62 30 62
65 19 65 19
47 75 47 75
断路器 断路器
95 95 安装底面 306 95 95 95 安装底面 306
345 345
/45 /46
