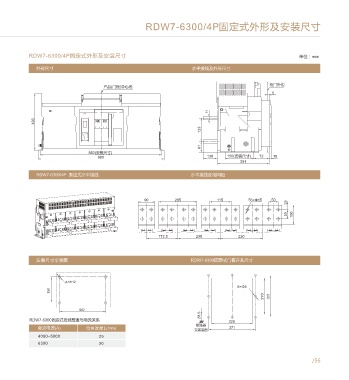

RDW7-6300/3P固定式外形及安装尺寸 RDW7-6300/4P固定式外形及安装尺寸
RDW7-6300/3P固定式外形及安装尺寸 单位：mm RDW7-6300/4P固定式外形及安装尺寸 单位：mm
外形尺寸 水平接线及外形尺寸 外形尺寸 水平接线及外形尺寸
门框中心线 产品中心线 柜门外边
57.5 柜门外边 产品(门框)中心线
5
5
H
RESET H
400 400
133 133
61 61
747(安装尺寸)
862(安装尺寸)
773 130 150(安装尺寸) 72 10 150(安装尺寸)
888 130 72 10
291 291
RDW7-6300/3P 固定式水平接线 水平接线及相间距 RDW7-6300/4P 固定式水平接线 水平接线及相间距
205 115 48×Φ15 50
25 90 205 115 56×Φ15 50
25
50 100 50 100
230 230 172.5 230 230
安装尺寸示意图 RDW7-6300固定式门框开孔尺寸 安装尺寸示意图 RDW7-6300固定式门框开孔尺寸
4×Φ12 4×Φ12
150 8×Φ5 150 8×Φ5
270 311 270 311
747
862
28.5 28.5
RDW7-6300固定式母线厚度与电流关系
328 RDW7-6300固定式母线厚度与电流关系 328
额定电流(A) 母排厚度L(mm) 断路器 断路器
安装底面 371 额定电流(A) 母排厚度L(mm) 安装底面 371
4000~5000 25
4000~5000 25
6300 30
6300 30
/55 /56
