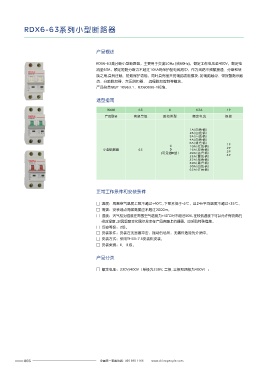

RDX6-63系列小型断路器

产品概述 主要技术数据

RDX6-63高分断小型断路器，主要用于交流50Hz (或60Hz)，额定工作电压至400V，额定电 断路器在正常安装条件和基准环境温度(30-35)℃下，过电流脱扣特性符合表1的规定。
流至63A，额定短路分断力不超过10KA的保护配电线路中，作为线路不频繁接通、分断和转 断路器的主要技术性能指标见表1、表2。
表1
换之用,具有过载、短路保护功能。同时具有强大的辅助功能模块,如辅助触点、带报警指示触
点、分励脱扣器、欠压脱扣器、 远程脱扣控制等模块。 序号 脱扣类型 额定电流In 试验电流A 约定时间 预期结果 起始状态
产品符合GB/T 10963.1、IEC60898-1标准。 1 C、D 所有值 1.13In t≤1h 不脱扣 冷态
2 C、D 所有值 1.45In t＜1h 脱扣 紧接着序号1试验后
选型指南 ≤32A 1s＜t＜60s
3 C、D 2.55In 脱扣 冷态
RDX6 63 C 63A 1P 32A＜In≤63A 1s＜t＜120s
C 5In
产品型号 壳架等级 脱扣类型 额定电流 极数 4 所有值 t≤0.1s 不脱扣 冷态
D 10In
C 10In
1A(白色柄) 5 所有值 t＜0.1s 脱扣 冷态
2A(白色柄) D 20In
3A(白色柄)
4A(白色柄)
6A(绿色柄) 表2
C 10A(红色柄) 1P
小型断路器 63 D 16A(灰色柄) 2P 脱扣类型 额定电流A 额定短路分断能力A COSφ
(可定做B型） 20A(蓝色柄) 3P
25A(黄色柄) 4P C、D 1≤In≤63 10 000 0.45~0.50
32A(紫色柄)
40A(黑色柄)
50A(白色柄)
63A(红色柄) 外形与安装尺寸
72 66
4P
3P 54 49.5
正常工作条件和安装条件 2P 36 5.5
1P 18
□ 温度：周围空气温度上限不超过+40℃，下限不低于-5℃，且24h平均温度不超过+35℃。
□ 海拔：安装地点海拔高度应不超过2000m。
□ 湿度：大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以允许有较高的 80 35.5 45
相对湿度,对因温度变化偶尔发生在产品表面上的凝露，应采取特殊措施。
□ 污染等级：2级。
□ 安装条件：安装在无显著冲击，振动的场所，无爆炸危险的介质中。
□ 安装方式：采用TH35-7.5安装轨安装。 72 max
□ 安装类别：II、Ⅲ级。 断路器的外形、安装尺寸图

产品分类 订货须知

□ 额定电压：230V/400V（单极为230V，二极、三极和四极为400V）； 订购断路器时，需指明下述各点：
□ 产品型号和名称：如RDX6-63小型断路器；
□ 断路器的极数：如2极；
□ 额定电流：如25A；
□ 脱扣器类型：如C型；
□ 订货数量：如1000台。
例：订RDX6-63小型断路器，额定电流为40A，4极，C型，1000台，应写为：RDX6-63 C40 4P 1000只。
