P. 11

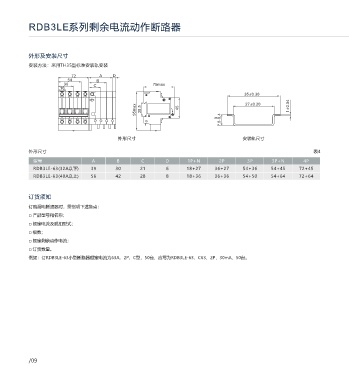

RDB3LE系列剩余电流动作断路器 RDB3G-125系列隔离开关
外形及安装尺寸 产品概述
安装方法：采用TH35型标准安装轨安装 RDB3G-125系列隔离开关（以下简称隔离开关），适用于交流50Hz或60Hz、额定工作电
压为AC230V/400V及以下的配电和控制回路中, 主要作为终端电器的总开关，也可用于控
72 A D
54 B
36 C 75max 制各类电动机、小功率电器和照明等，广泛应用于工矿企业、高层建筑、商业及家庭等场所。
18
产品符合:GB/T 14048.3 标准。
35±0.30
95max 35.5 45 27±0.20 1±0.04 选型指南
7.5-0.4 RDB3G 125 1P 63A
0
产品型号 壳架等级 极数 额定电流
外形尺寸 安装轨尺寸
外形尺寸 表4 1P
6A、10A、16A、
型号 A B C D 1P+N 2P 3P 3P+N 4P 2P 20A、25A、32A、
隔离开关 125
RDB3LE-63(32A以下) 39 30 21 6 18+27 36+27 54+36 54+45 72+45 3P 40A、50A、63A、
RDB3LE-63(40A以上) 56 42 28 8 18+36 36+36 54+50 54+64 72+64 80A、100A、125A
4P
订货须知
订购漏电断路器时，需指明下述各点：
□ 产品型号和名称； 正常工作条件和安装条件
□ 额定电流及脱扣型式； □ 周围空气温度：-5℃~ +40℃，日平均温度不超过+35℃ ；
□ 极数； □ 海拔不超过2000m ；
□ 额定剩余动作电流； □ 大气相对湿度+40℃时不超过50％，在较低的温度下可以有较高的相对湿度，例如20℃
□ 订货 数量。 时达90％。并考虑到因温度变化发生在产品表面上凝露的消除 ；
例如：订RDB3LE-63小型断路器额定电流为63A，2P，C型，50台，应写为RDB3LE-63，C63，2P，30mA，50台。 □ 污染等级：3级 ；
□ 安装类别：Ⅱ类 ；
□ 安装方式：采用TH35-7.5型安装轨安装 ；
□ 使用类别：AC-21B、AC-22A ；
□ 安装条件：开关正常为垂直安装(上端为进线)，手柄向上推合，触头接通；往下扳则触头
断开, 再将手柄扣住可避免意外合闸。
