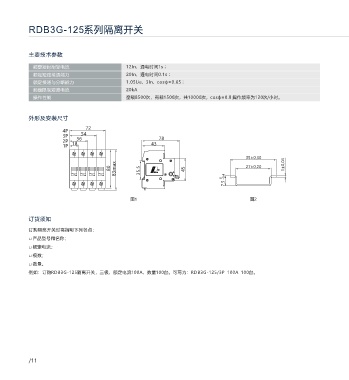

RDB3G-125系列隔离开关 RDM3系列塑料外壳式断路器

主要技术参数 产品概述

额定短时耐受电流 12In，通电时间1s； RDM3系列塑料外壳式断路器（以下简称断路器），是本公司根据市场需求设计开发的新型
额定短路接通能力 20In，通电时间0.1s； 断路器。该断路器具有体积小、分断能力高、飞弧短、抗震动的特点，是陆地及船舶使用的
额定接通与分断能力 1.05Ue，3In，cosф=0.65； 理想产产品。断路器额定绝缘电压800V，适用于交流50Hz/60Hz，额定工作电压至AC400V，
额定限制短路电流 20kA 额定电流至400A的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路和欠
操作性能 空载8500次，有载1500次，共10000次，cosф=0.8,操作频率为120次/小时。 电压等故障的损坏。亦能作线路不频繁转换和电动机不频繁启动及过载、短路保护。断路器

可垂直安装（即竖装），亦可水平安装（即横装）。
外形及安装尺寸 断路器适用于隔离，符号表示为" "。
产品符合：GB/T 14048.2 标准。
72
4P
3P 54 78
2P 36 选型指南
1P 18 43
RDM3 125 C 125A 2P 200
35±0.30 产品型号 壳架等级 分断能力 额定电流 极数 脱扣方式
83max 35.5 45 10A、16A、20A、
80 27±0.20 1±0.04
7.5 -0.4 2P
0 25A、32A、40A、
125 50A、63A、80A、
塑料外壳 C: 经济分断 100A、125A、 3P
250 L: 标准分断 见表2
图1 图2 式断路器 M: 较高分断 160A、180A、 4P(A型、B
400 200A、225A、
型详见表1)
250A、315A、
订货须知 350A、400A

订购隔离开关时需指明下列各点：
□ 产品型号和名称； 四极产品中性极（N）的型式 表1
□ 额定电流； 代号 结构说明（不注明情况下出厂均为B型）
A型 N极不安装过电流脱扣元件，且N极始终接通，不与其它三级一起合分；
□ 极数；
B型 N极不安装过电流脱扣元件，且N极其它一起合分（N极先合后分）；
□ 数量。
例如：订购RDB3G-125隔离开关，三极，额定电流100A，数量100台。可写为：RDB3G-125/3P 100A 100台。
脱扣器方式及附件代号 表2
附 无 报 分 辅 欠 分励 分励 二 辅助 报警 报警 欠电 辅助 二组 欠电
附 警 励 助 电 脱扣 脱扣 组 触头 触头 触头 压脱 触头 辅助 压脱
件 件 触 脱 触 压 器 器欠 辅 欠电 分励 辅助 扣器 报警 触头 扣器
代 名 头 扣 头 脱 辅助 电压 助 压脱 脱扣 触头 报警 触头 报警 辅助
号 称 触头 触头
器 扣 触头 脱扣 触 扣器 器 触头 分励
脱扣器 器 器 头 脱扣 报警
方式 器 触头
瞬时脱扣器 200 208 210 220 230 240 250 260 270 218 228 238 248 268 278
复式脱扣器 300 308 310 320 330 340 350 360 370 318 328 338 348 368 378

/11 /12
