RDM3L系列漏电断路器

产品概述

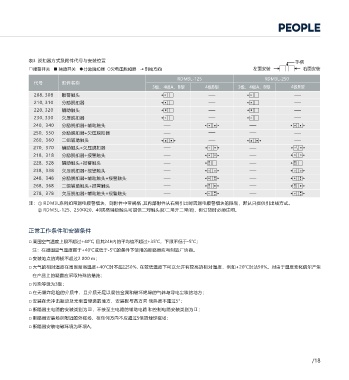

表3 脱扣器方式及附件代号与安装位置 手柄
RDM3L系列漏电断路器(以下简称断路器),主要适用于交流50Hz,额定工作电压为AC400V，
报警开关 辅助开关 分励脱扣器 欠电压脱扣器 引线方向 左面安装 右面安装
额定电流至250A的配电网络中，用来对人提供间接接触保护，也可用来防止因设备绝缘损
RDM3L-125 RDM3L-250
坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载 代号 附件名称
3极、 4 A B型极 、 4极B型 3极、 4 A B型极 、 4极B型
和短路，还可作为线路的不频繁转换和电动机不频繁启动之用。
208、308 报警触头
本断路器适用于隔离，符号表示为 。
210、310 分励脱扣器
产品符合: GB/T 14048.2-2008 标准
220、320 辅助触头
选型指南 230、330 欠压脱扣器
240、340 分励脱扣器+辅助触头
RDM3L 125 125A 3P 200
250、350 分励脱扣器+欠压脱扣器
产品型号 壳架等级 分断能力 额定电流 极数 脱扣方式
260、360 二组辅助触头
270、370 辅助触头+欠压脱扣器
16A、20A、
25A、32A、 2P 218、318 分励脱扣器+报警触头
40A、50A、 228、328 辅助触头+报警触头
125 63A、80A、 3P
漏电断路器 无: 标准型 见表2 238、338 欠压脱扣器+报警触头
250 100A、125A、 4P(A型、B
140A、160A、 248、348 分励脱扣器+辅助触头+报警触头
180A、200A、 型详见表1) 268、368 二组辅助触头+报警触头
225A、250A 278、378 欠压脱扣器+辅助触头+报警触头

注：① RDM3L系列如带漏电报警模块，则附件中带规格 ,其内部附件从右侧引出时因漏电报警模块的限制，默认只提供引出线方式。
四极产品代号 表1 ② RDM3L-125、250中20、40规格辅助触头可提供二对触头(即二常开二常闭)，但订货时必须注明。

代 号 说明
A型 N极不安装过电流脱扣元件，且N极始终接通，不与其他三极一起合分
正常工作条件和安装条件
B型 N极不安装过电流脱扣元件，且N极与其他三极一起合分(N极先合后分)
□ 周围空气温度上限不超过+40 ℃，且其24h 内的平均值不超过+35 ℃，下限不低于- ℃；
5
注：① 附件代号中首位数字0:表示无热磁脱扣器；2:表示仅有瞬时脱扣器；3:表示带有复式脱
注：在周围空气温度高于+40℃或低于-5℃的条件下使用的断路器应与制造厂协商。
扣器。后两位数字表示内部附件代号，如无附件则用00表示。
② 对RDM3L-125、250二极产品不能提供内部附件，仅可提供漏电报警模块。 □ 安装地点的海拔不超过2 000 m；
③ 附件接线方式默认采用引 出线(线长为50cm )， 订货时需说明。 □ 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如+20℃时达90%。对由于温度变化偶尔产生
④ DC24V分励脱扣器、欠压脱扣器、漏电报警模块只提供端子接线方式。
表2 在产品上的凝露应采取特殊的措施；
附 附 报 分 辅 欠 分励 分励 二 辅助 报警 报警 辅助触头 二组 □ 污染等级为3级；
件 件 警 励 助 电 脱扣 脱扣 组 触头 触头 触头 报警触头 辅助
代 名 无 触 脱 触 压 器 器欠 辅 欠电 分励 辅助 分励脱扣 触头 □ 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
报警
号 称 头 扣 头 脱 辅助 电压 助 压脱 脱扣 触头 器 触头 □ 安装在无冲击振动及无雨雪侵袭的地方，安装板与各方向 倾斜度不超过5°；
脱扣器 器 扣 触头 脱扣 触 扣器 器
方式 器 器 头 □ 断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路 和控制电路安装类别为Ⅱ；
瞬时脱扣器 200 208 210 220 230 240 250 260 270 218 228 248 268 □ 断路器安装场所附近的外磁场，在任何方向不应超过5倍的地球磁场；
复式脱扣器 300 308 310 320 330 340 350 360 370 318 328 348 368 □ 断路器安装电磁环境为环境A。
