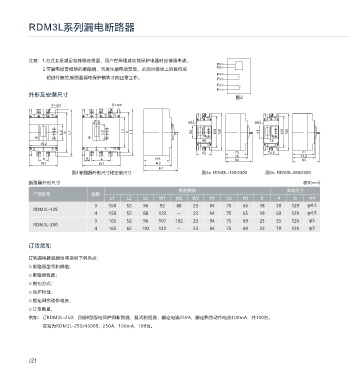

RDM3L系列漏电断路器

注意：1.方式Ⅱ是满足特殊场合需要，用户在采用此功能保护电器时应慎重考虑。
P6
2.带漏电报警模块的断路器，当发生漏电报警后，必须对模块上的复位按 P5
P4
钮进行复位,断路器漏电保护模块才能正常工作。 P3
P2
P1
外形及安装尺寸
图2
4×φd 6×φd

1 3 5 1 3 5 N
1 3 1 3
W3 φ4.5 φ4.5
L2 b L1 L2 L3 b L1 52 129 150 51 126 165
60 72
W2 2 4 2 4
2 4 6 2 4 6 N
62 73 74.5 71
76 77.5
a K a H3 94 94
W1 W1 H2
H1
图3 断路器外形尺寸和安装尺寸 图4a RDM3L-125/2300 图4b RDM3L-250/2300
断路器外形尺寸 表9(mm )
板前接线 安装尺寸
产品型号 极数
L1 L2 L3 W1 W2 W3 H1 H2 H3 K a b φd
3 150 52 96 92 88 23 94 75 65 18 30 129 φ4.5
RDM3L-125
4 150 52 88 122 23 94 75 65 18 60 129 φ4.5
3 165 52 96 107 102 23 94 75 69 23 35 126 φ5
RDM3L-250
4 165 62 102 142 23 94 75 69 23 70 126 φ5

订货须知

订购漏电断路器时需指明下列各点：
□ 断路器型号和规格；
□ 断路器极数；
□ 脱扣方式；
□ 保护特性；
□ 额定剩余动作电流；
□ 订货数量。
例如：订RDM3L-250，四极B型配电保护用断路器，复式脱扣器，额定电流250A，额定剩余动作电流100mA，共100台。
应写为RDM3L-250/4300B，250A，100mA，100台。
