LM-0.5系列电流互感器

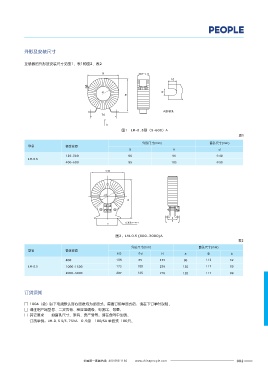

产品概述 外形及安装尺寸

0 5kV及以下
.
LM-0 5系列互感器为户内型电流互感器，适用于额定频率为 50Hz，额定电压为 . 互感器的外形及安装尺寸见图1、表1和图2、表2
电路中作电流测量 、电能计量或继电保护用，并使测量、保护装置 与高电压相隔离。
D 38±1.0
产品符合：GB/T 20840.1、GB/T 20840.2 标准。
10
选型指南
d 8
LM-0.5 2.5 1.0 5/5 H
产品型号 二次负荷（容量） 准确级 电流比
A安装孔
70
2.5 5/5
5/3.75 1.0 10/5
LM-0.5 10/3.75 15/5 A
15 0.5 ……
20 3000/5 图1 LM-0.5型（5~600）A
表1
外形尺寸(mm) 窗孔尺寸(mm)
型号 额定安匝
D H d
正常工作条件和安装条件
150~300 86 94 Φ40
LM-0.5
□ 环境温度：（- 5~40）℃； 400~600 95 105 Φ50
□ 环境湿度：≤80%；
ΦD
□ 海拔高度：≤1000m；
□ 安装场所：户内，且无金属粉尘及剧烈震动的场所；
□ 安装场所的大气中无严重污秽，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。

结构特征 Φd
H
互感器由线圈和安装板、绝缘材料组成，为干式绝缘。
一次母线从窗孔穿过。互感器通过安装板用螺栓固定安装。
b
B
主要技术数据 a 安装孔4- 14Φ

二次负荷VA 图2：LM-0.5 (800~3000)A
额定一次电流A 额定二次电流A 穿心匝数 表2
1.0级 0.5级
外形尺寸(mm) 窗孔尺寸(mm)
50 5 1 2.5 型号 额定安匝
ΦD Φd H a B b
75 5 1 2.5
800 135 85 135 80 112 62
100 5 1 5/3.75
LM-0.5 1000~1500 173 100 236 120 117 89
20 5 10 5/3.75
2000~3000 207 125 276 120 117 89
25 5 6 2.5
30 5 5 2.5
40 5 5 5/3.75
订货须知
50 5 3 2.5
75 5 2 2.5
□ 100A（含）以下电流默认穿心匝数均为多匝式。需要订购单匝式的，请在下订单时说明。
100 5 2 5/3.75
□ 请注明产品型号、二次负荷、相应准确级、电流比、数量。
150 5 1 2.5 □ 其它要求——如窗孔尺寸、条码、资产号等，请在合同中注明。
200、250、300、 5/3.75 订货举例：LM-0 .5 5/3 .75VA . 级 0 5 100/5A 单匝式 100 只。
400、500、600 5 1
750、800 5 1 15/3.75
1000、1200、1500、1600 5 1 15/3.75
2000、2500、3000 5 1 20/3.75
