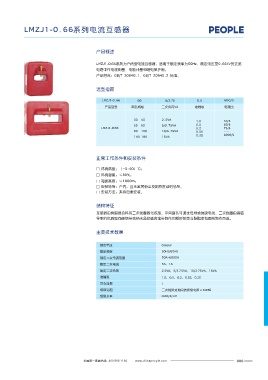

LMZJ1-0.5系列电流互感器 LMZJ1-0.66系列电流互感器

外形及安装尺寸 产品概述

互感器的外形及安装尺寸见图 、图 和表1 2 1 LMZJ1-0.66系列为户内型电流互感器，适用于额定频率为50Hz，额定电压至0.66kV的交流
电路中作电流测量、电能计量和继电保护用。
L2 产品符合：GB/T 20840.1、GB/T 20840.2 标准。
W
d W
P1 D f
b P1 f 选型指南
H e d a b
a H e
电流互感器 LMZ 1-0.66J 60 5/3.75 0.5 600/5
S1S2 S1S2 产品型号 窗孔规格 二次负荷VA 准确级 电流比
L A 安装孔 L A 安装孔
L1 L1
30 40 2.5VA 1.0 50/5
A A 50 60 5/3.75VA 0.5 60/5
LMZJ1-0.66 0.2 75/5
80 100 10/3.75VA 0.5S ……
图1 LMZJ1-0.5(50~800)A ，LMZJ1-0.5Ⅱ(50~600)A 图2 LMZJ1-0.5 (1000~6000)A 0.2S 6000/5
140 180 15VA
表1
外形尺寸(mm) 窗孔尺寸(mm) 安装(孔)尺寸(mm)
型号 默认额定安匝(At) 对应的准确级
H L1 L2(D) W a b d L e f 正常工作条件和安装条件
LMZJ1-0.5/20 50、60 109 110 Φ93 50 24 8 Φ21 85 13 9 0.5,0.2,0.5S,0.2S
□ 环境温度：（- 5~40）℃；
75
0.5 □ 环境湿度：≤80%；
100 109 110 Φ85 45 32 10 Φ29 85 13 9
LMZJ1-0.5/30 □ 海拔高度：≤1000m；
150~250 0.5,0.2,0.5S,0.2S
□ 安装场所：户内，且无金属粉尘及剧烈震动的场所。
75、100 119 110 Φ90 55 32 10 Φ29 85 13 9 0.2,0.5S,0.2S
□ 安装方法：夹持母排安装。
LMZJ1-0.5/40 300、400 116 110 Φ89 45 42 9 Φ35 85 13 9
LMZJ1-0.5/50 500~600 122 110 Φ95 45 52 10 Φ45 85 13 9
0.5,0.2,0.5S,0.2S 结构特征
LMZJ1-0.5/60 750、800 142 110 Φ105 45 62 10 Φ55 85 13 9
互感器由树脂混合料将二次线圈固化成型。中间窗孔可通过母排或缠绕电线。二次线圈由高磁
LMZJ1-0.5/80 1000、1200 132 130 105 45 80.5 27 46 100 16 12
导率的优质取向硅钢带或纳米晶软磁合金带制作的矩形铁芯与聚酯漆包圆线制作而成。
LMZJ1-0.5/100 1500、1600 142 152 174 45 101 27 52 120 16 12 0.5,0.2,0.5S
LMZJ1-0.5/140 2000~3000 165 183 220 45 144 27 65 150 16 12
0.5,0.2,0.5S,0.2S 主要技术数据
LMZJ1-0.5/180 4000~6000 185 225 184 45 180 37.5 70 184 Φ16
50 1
额定电压 0.66kV
LMZJ1-0.5/30Ⅱ 75~100 109 110 Φ85 45 32 10 Φ29 85 13 9 0.5
额定频率 50Hz/60Hz
150~300 0.5,0.2,0.5S,0.2S
额定一次电流范围 50A~6000A
LMZJ1-0.5/50Ⅱ 400~600 122 110 Φ95 45 52 10 Φ45 85 13 9 0.5,0.2,0.5S,0.2S
额定二次电流 5A，1A
额定二次负荷 2.5VA，5/3.75VA，10/3.75VA，15VA
准确级 1.0，0.5，0.2，0.5S，0.2S
订货须知
穿心匝数 1
□ 100A（含）以下电流默认穿心匝数均为多匝式。需要订购单匝式的，请在下订单时说明； 绝缘电阻 二次绕组对地间的绝缘电阻≥30MΩ
□ 50A（含）以下的小电流有复匝式（带一次接线端子）互感器可供选择； 绝缘水平 0.66/3/-kV
□ 请注明产品型号、二次负荷、相应准确级、电流比、数量；
□ 其它要求——如窗孔尺寸、条码、资产号等，请在合同中注明。
订货举例：LMZJ1-0.5 5/3.75VA 0.5级 50/5A 复匝式 100只。
