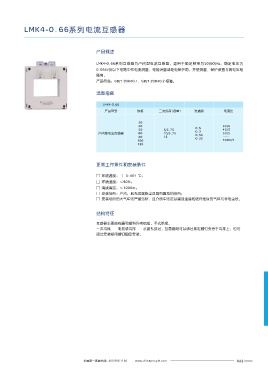

LMK3-0.66系列电流互感器 LMK4-0.66系列电流互感器

外形及安装尺寸 产品概述

互感器的外形及安装尺寸见图 、图 和表1 2 1 LMK4-0 66系列互感器为户内型电流互感器，适用于额定频率为 50(60)Hz，额定电压为
.
0.66kV及以下电路中作电流测量 、电能计量或继电保护用，并使测量、保护装置 与高电压相
B 13
隔离。
P1 D S2 S1 产品符合：GB/T 20840.1、GB/T 20840.2 标准。
8.5
H 选型指南
d
A 安装孔
LMK4-0.66 30 5 0.5 30/5
75 产品型号 规格 二次负荷(容量) 准确级 电流比

A 30
40 30/5
50 5/3.75 0.5 40/5
图1 图2 0.2
户内型电流互感器 60 10/3.75 0.5S 50/5
80 15 0.2S ……
表1 100 5000/5
120
外形尺寸(mm) 窗孔尺寸(mm)
型 号 额定安匝 对应的准确级
H D B d
LMK3-0.66/35 150~400 93.5 82 53 36 0.5
正常工作条件和安装条件
LMK3-0.66/60 300~1000 113 100 56.5 60 0.5
LMK3-0.66/90 500~3000 148 135 40.5 90 0.5 □ 环境温度：（- 5~40）℃；
□ 环境湿度：≤80%；
□ 海拔高度：≤1000m；
订货须知 □ 安装场所：户内，且无金属粉尘及剧烈震动的场所；
□ 安装场所的大气中无严重污秽，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。
□ 100A（含）以下电流默认穿心匝数均为多匝式，不能订购单匝式的。
□ 请注明产品型号规格、二次负荷、相应准确级、电流比、数量。
□ 其它要求——如窗孔尺寸、条码、资产号等，请在合同中注明。 结构特征
订货举例：LMK3-0.66/35 5/3.75VA 0.5级 150/5A 100只。
互感器主要由线圈和塑料外壳组成，干式绝缘。

一次母线——电缆或母排——从窗孔穿过。互感器既可以通过紧定螺钉夹持于母排上，也可
通过安装板用螺钉固定安装。
