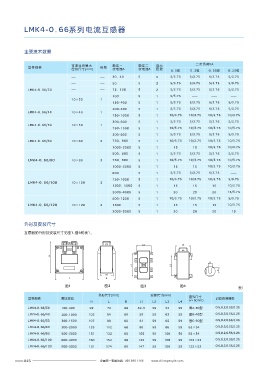

P. 34
LMK4-0.66系列电流互感器
主要技术数据 互感器的窗孔尺寸
二次负荷VA 36
可通过的最大 额定一 额定二 穿心
型号规格 根数
母排尺寸(mm) 次电流A 次电流A 匝数
0.5级 0.2级 0.5S级 0.2S级 11 21 41 52
11 21 31 11 31 42 b
30、40 5 5 5/3.75 5/3.75 5/3.75 5/3.75
50 5 3 5/3.75 5/3.75 5/3.75 5/3.75
11
LMK4-0.66 30/ 75、100 5 2 5/3.75 5/3.75 5/3.75 5/3.75 11 11 21 a
41
31
21 52
100 5 1 5/3.75 31 42
10×30 1
150~400 5 1 5/3.75 5/3.75 5/3.75 5/3.75 图A-30型 图B-40型 图C-50型 图D-60~120型
200~400 5 1 5/3.75 5/3.75 5/3.75 5/3.75
LMK4 0.66 40- / 10×40 1
750~1000 5 1 10/3.75 10/3.75 10/3.75 10/3.75 订货须知
300~600 5 1 5/3.75 5/3.75 5/3.75 5/3.75
LMK4 0.66 50- / 10×50 1
750~1500 5 1 10/3.75 10/3.75 10/3.75 10/3.75 □ 100A（含）以下电流默认穿心匝数均为多匝式。需要订购单匝式的，请在下订单时说明。
□ 请注明产品型号规格、二次负荷、相应准确级、电流比、数量。
300~600 5 1 5/3.75 5/3.75 5/3.75 5/3.75
□ 其它要求——如窗孔尺寸、条码、资产号等，请在合同中注明。
LMK4 0.66 60- / 10×60 2 750、800 5 1 10/3.75 10/3.75 10/3.75 10/3.75
订货举例：LMK4-0.66/40 5/3.75VA 0.5级 400/5A 100只。
1000~2000 5 1 15 15 10/3.75 10/3.75
500、600 5 1 5/3.75 5/3.75 5/3.75 5/3.75
LMK4 0.66 80- / 10×80 3 750、800 5 1 10/3.75 10/3.75 10/3.75 10/3.75
1000~3000 5 1 15 15 10/3.75 10/3.75
600 5 1 5/3.75 5/3.75 5/3.75
750~1000 5 1 10/3.75 10/3.75 10/3.75 5/3.75
LMK4 0.66 100- / 10×100 3
1200、1500 5 1 15 15 15 10/3.75
2000~4000 5 1 20 20 20 15/3.75
800~1200 5 1 10/3.75 10/3.75 10/3.75 5/3.75
LMK4 0.66/120- 10×120 3 1500 5 1 15 15 15 10/3.75
2000~5000 5 1 20 20 20 15
外形及安装尺寸
互感器的外形及安装尺寸见图1 图4和表1。~
L2 L4
S1 S2
P1
H
5
L1 L3
7
50
L B
图1 图2 图3 图4
表1
外形尺寸(mm) 安装尺寸(mm) 窗孔尺寸
型号规格 额定安匝 对应的准确级
H L B L1 L2 L3 L4 a×b(mm)
LMK4 0.66 30- / 100~400 92 72 68 49.5 59 54 59 图A-30型 0.5,0.2,0.5S,0.2S
LMK4 0.66 40- / 200 1000~ 102 84 68 59 59 62 59 图B-40型 0.5,0.2,0.5S,0.2S
LMK4 0.66 50- / 300 1500~ 107 88 68 61 59 65 59 图C-50型 0.5,0.2,0.5S,0.2S
LMK4 0.66 60- / 300 2000~ 123 112 68 90 59 86 59 62×34 0.5,0.2,0.5S,0.2S
LMK4 0.66 80- / 500 3000~ 151 132 68 105 59 109 59 82×54 0.5,0.2,0.5S,0.2S
LMK4 0.66 100- / 600 4000~ 150 152 68 125 59 108 59 102×53 0.5,0.2,0.5S,0.2S
LMK4-0.66 120/ 800 5000~ 151 174 68 147 59 109 59 122×52 0.5,0.2,0.5S,0.2S
