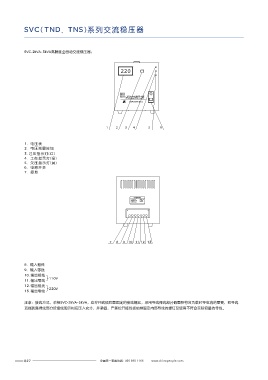

SVC(TND、TNS)系列交流稳压器
SVC-2kVA~3kVA高精度全自动交流稳压器： 产品外形尺寸见图 、表6 3
B A
220
220
PEOPLE
H
D16
高精度交流稳压电源
SVC FULLY AUTOMATIC VOLTAGE STABILIZER PEOPLE
D16
人民电器集团有限公司 高精度交流稳压电源
SVC FULLY AUTOMATIC VOLTAGE STABILIZER
人民电器集团有限公司
图6
1 2 3 4 5 6
表3
1. 电压表 型号 容量 外形尺寸AxBxH(cm)
2. 电压测量按钮 0.5kVA 19x18x15
3. 过压指示灯(红) 1kVA 22x22x16
4. 工作指示灯(绿)
5. 欠压指示灯(黄) 1.5kVA 22x22x16
6. 电源开关 2kVA 27x24x21
7. 接地
3kVA 24x30x23
5kVA 22x36x28
SVC(单相 )
7kVA 25x41x36
10kVA(卧式 ) 25x41x36
主要技术参数
型 号:SVC-3kVA 输出容量:3kVA 32x35x57
输出电压:AC220V ±3% 频 率:50Hz 10kVA(立式 )
AC110V 3%± 绝缘等级 级:B
执行标准:JB/T 10089
15kVA 35x39x66
20kVA 35x39x66
30kVA 50x50x96
1.5kVA 49x35x17
3kVA 49x35x17
4.5kVA 49x35x17
7 8 9 10 11 12 13
6kVA 28x33x68
9kVA 33x33x76
SVC(三相 ) 15kVA 37x43x82
8. 输入相线 20kVA 37x43x82
9. 输入零线 30kVA 41x46x95
10.输出相线 50kVA 56 60 130x x
110V
11.输出零线
60kVA 50 60 130x x
12.输出相线
220V 100kVA 66x50x129
13.输出零线
注意：接线方式，单相SVC-2kVA~5kVA ，应拧开底板后面固定的接线螺丝，采用导线裸线部分截面积符合负载时导电流的需要，把导线
顶端剥露裸线部分按接线图示相应压入充分，并紧固，严禁松开接线板前排固定内部导线的螺钉及使用不符合实际容量的导线。
