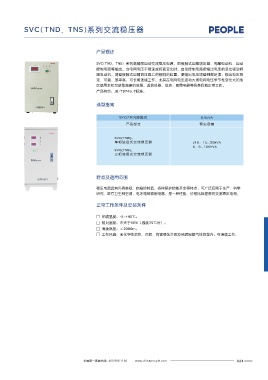

TDGC、TSGC、TDGC2、TSGC2系列调压器 SVC(TND、TNS)系列交流稳压器

产品外形尺寸 产品概述

A B SVC (TND 、TNS）系列高精度自动交流稳压电源，由接触式自耦调压器、伺服电动机、自动
控制电路等组成。当电网电压不稳定或负载变化时，自动控制电路按输出电压的变化驱动伺
服电动机，调整接触式自耦调压器上的碳刷的位置，使输出电压调整到额定值，输出电压稳
定、可靠、效率高，可长期连续工作。尤其在电网电压波动大或电网电压季节性变化大的地
区使用本机可获取满意的效果。适合仪器、仪表、家用电器等各类负载正常工作。
产品符合：JB/T 8749.7标准。

选型指南
H
A a SVC(TND)液晶式 0.5kVA
产品型号 额定容量
X x

SVC(TND)：
单相液晶式交流稳压器 J10、15...30kVA
6、9...100kVA
SVC(TNS)：
图1 三相液晶式交流稳压器
表2

型号 外形尺 × ×(A B Hmm) 型号 外形尺寸 × ×(A B Hmm)
TDGC-0.5kVA 150 130 175× × TDGC2-0.5kVA 150×125×140
TDGC-1kVA 205 190 220× × TDGC2-1kVA 200×175×180 特点及适用范围
TDGC-2kVA 240 235 220× × TDGC2-2kVA 210×175×204
稳压电源具有外表美观、自身损耗低、各种保护功能齐全等特点，可广泛应用于生产、科学
TDGC-3kVA 275 265 220× × TDGC2-3kVA 230×210×205
研究、医疗卫生和空调、电冰箱等家用电器，是一种性能、价格比较理想的交流稳压电源。
TDGC-5kVA 380 355 250× × TDGC2-5kVA 290×245×255
TDGC-10kVA 380 355 505× × TDGC2-10kVA 330×255×370 正常工作条件及安装条件
TDGC-15kVA 440 350 580× × TDGC2-15kVA 320×245×570
5
TDGC-20kVA 440 360 580× × TDGC2-20kVA - □ 环境温度：- ~+40 ℃；
TSGC-1.5kVA - TSGC2-1.5kVA 145×125×350 □ 相对湿度：不大于90%（温度25℃时）；
TSGC-3kVA 205 190 535× × TSGC2-3kVA 210×175×470 □ 海拔高度：≤2000m；
□ 工作环境：无化学性沉积、污垢、有害侵蚀介质及易燃易爆气体的室内；可连续工作。
TSGC-6kVA 240 235 540× × TSGC2-6kVA 210×180×490
TSGC-9kVA 280 265 545× × TSGC2-9kVA 230×215×500
TSGC-15kVA 390 345 580× × TSGC2-15kVA 310×245×565
TSGC-20kVA 390 350 585× × TSGC2-20kVA -
TSGC-30kVA 440×350×1100 TSGC2-30kVA -
