Page 16 - 低压产品销售手册-人民电器集团有限公司

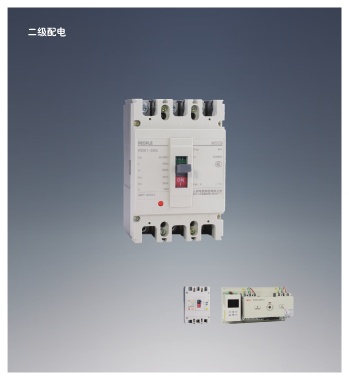

二级配电

RDM1系列塑料外壳式断路器 RDM10系列塑料外壳式断路器

符合标准：GB/T 14048.2 符合标准：GB/T 14048.2
壳架等级：80、125、250、400、630、800、1250 壳架等级：100、160、400、630
额定电流：10A~1250A 额定电流：16A~630A
额定工作电压：AC400V/690V 额定工作电压：AC400V
产品极数：2P(125、250)、3P、4P 产品极数：3P
分断等级：L/M/H 分断能力：15kA~30kA
分断能力：25kA~100kA

DZ20系列塑料外壳式断路器 DZ15系列塑料外壳式断路器

符合标准：GB/T 14048.2 符合标准：GB/T 14048.2
壳架等级：100、225、400、630、1250、2000 壳架等级： 40、100
额定电流：16A~2000A 额定电流：6A~100A
额定工作电压：AC400V 额定工作电压： AC230V/400V
产品极数：3P、4P 产品极数：2P、3P
分断能力：18kA~100kA 分断能力：3kA、5kA

RDM1E系列塑料外壳式断路器 RDM1L系列剩余电流动作断路器

符合标准：GB/T 14048.2 符合标准：GB/T 14048.2
壳架等级：125、250、400、800、1250 壳架等级：125、250、400、800
额定电流：32A~1250A 额定电流：10A~800A
额定工作电压：AC400V 额定工作电压：AC400V
产品极数：3P、4P 产品极数：2P(125L、125M、250L、250M)、
分断等级：M/H 3P、4P
分断能力：50kA~100 kA 分断能力：35kA~100kA
分断等级：L/M/H
剩余动作电流：30/100/300/500/1000mA

RDM1EL系列剩余电流动作断路器 RDL20系列漏电断路器

符合标准：GB/T 14048.2 符合标准：GB/T 14048.2
壳架等级：250、400、800 壳架等级：160、250、400、630
额定电流：100A~800A 额定电流：50A~630A
额定工作电压：AC400V 额定工作电压：AC400V
产品极数：4P 产品极数：3P+N
分断能力：50kA~100kA 分断能力：12kA~30kA
剩余动作电流：50~1000mA 剩余动作电流： 100/200/300/500mA

12
