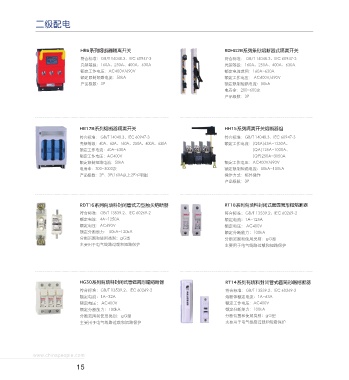

Page 20 - 低压产品销售手册-人民电器集团有限公司

二级配电

HR6系列熔断器隔离开关 RDHG2B系列条形熔断器式隔离开关 RT0系列有填料封闭管式刀型触头熔断器 RS3系列快速熔断器
RS0、

符合标准：GB/T 14048.3、IEC 60947-3 符合标准： GB/T 14048.3、IEC 60947-3 符合标准：GB/T 13539.2、IEC 60269-2 符合标准：GB/T 13539.4、IEC 60269-4
壳架等级：160A、250A、400A、630A 壳架等级：160A、250A、400A、630A 额定电流：10A~1000A 额定电流：(RS0)10A~1250A、
额定工作电压：AC400V/690V 额定电流范围：160A~630A 额定电压：AC400V (RS3)15A~1000A
额定限制短路电流：50kA 额定工作电压： AC400V/690V 额定分断能力：50kA 额定电压：AC500V
产品极数：3P 额定限制短路电流：50kA 分断范围和使用类别：gG型 额定分断能力：50kA
电寿命：200~600次 主要用于电气线路过载和短路保护 分断范围和使用类别：aR型
产品极数：3P 主要用于保护半导体器件晶闸管及其成套装置

HR17B系列熔断器隔离开关 HH15系列隔离开关熔断器组 NGT系列快速熔断器

符合标准： GB/T 14048.3、IEC 60947-3 符合标准：GB/T 14048.3、IEC 60947-3 符合标准：GB/T 13539.4、IEC 60269-4
壳架等级：40A、63A、160A、250A、400A、630A 额定工作电流：(QSA)63A~1250A、 额定电流：4A~630A
额定工作电流：40A~630A (QA)125A~1000A、 额定电压：AC380V/660V/800V/1000V
额定工作电压：AC400V (QP)250A~3150A 额定分断能力：100kA
额定限制短路电流：50kA 额定工作电压：AC400V/690V 分断范围和使用类别：aR型
电寿命：300~3000次 额定限制短路电流：50kA~100kA 主要用于保护半导体器件晶闸管及其成套装置
产品极数：2P、3P(160A以上2P不可做) 操作方式：柜外操作
产品极数：3P

RDT16系列有填料封闭管式刀型触头熔断器
RT18系列有填料封闭式管圆筒形帽熔断器

符合标准：GB/T 13539.2、IEC 60269-2 符合标准：GB/T 13539.2、IEC 60269-2
额定电流：4A~1250A 额定电流：1A~125A
额定电压：AC690V 额定电压： AC400V
额定分断能力： 50kA~120kA 额定分断能力：100kA
分断范围和使用类别：gG型 分断范围和使用类别：gG型
主要用于电气线路过载和短路保护 主要用于电气线路过载和短路保护

HG30系列有填料封闭式管圆筒形帽熔断器 RT14系列有填料封闭管式圆筒形帽熔断器

符合标准：GB/T 13539.2、IEC 60269-2 符合标准：GB/T 13539.2、IEC 60269-2
额定电流：1A~32A 熔断体额定电流：1A~63A
额定电压： AC400V 额定工作电压：AC400V
额定分断能力：100kA 额定分断能力：100kA
分断范围和使用类别：gG型 分断范围和使用类别：gG型
主要用于电气线路过载和短路保护 主要用于电气线路过载和短路保护

15 16
