P. 167

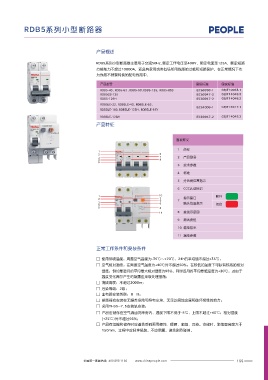

RDB5系列小型断路器
产品概述
RDB5系列小型断路器主要用于交流50Hz 额定工作电压至400V 额定电流至125A 额定短路, ， ，
分断能力不超过10000A 还具有家用或类似场所用线路的过载和短路保护，在正常情况下作，
为线路不频繁转换的配电线路中。
产品型号 国际标准 国家标准
-
-
-
RDB5 40 , RDB5 -63 RDB5, -80 , RDB5 125, RDB5 80S IEC60898-1 GB/T10963 1.
RDB5GS-125 IEC60947-3 GB/T14048.3
RDB5 125H IEC60947-2 GB/T14048.2
-
RDB5LE 32 , RDB5LE 40 , RDB5LE -63 ,
-
-
IEC61009-1 GB 16917 1/T .
RDB5LE 100, RDB5LE 125H , RDB5LE -63Y
-
-
RDB5LE 125H - IEC60947-2 GB/T14048.2
产品特征
面板释义
1 商标
1
2 6
3 7 2 产品型号
4 8
5
3 技术参数
4 标准
5 分合闸位置指示
6 CCC认证标识
1 10 断开
2 7 指示窗口
9 7
3 6 触头位置指示
4 闭合
5 8
11 8 接线示意图
9 测试按钮
10 漏电指示
11 漏电参数
正常工作条件和安装条件
□ 使用环境温度：周围空气温度为 -35℃～ +70℃，24h的平均值不超过 +35℃；
□ 空气相对湿度：在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对
湿度；例如最湿月的平均最大相对湿度为95%，同时该月的平均最低温度为+20℃，对由于
温度变化偶尔产生的凝露应采取处理措施；
□ 海拔高度：不超过2000m；
□ 污染等级：2级；
□ 主电路安装类别：Ⅱ Ⅲ；
□ 断路器应安装在无爆炸危险和导电尘埃，无足以腐蚀金属和破坏绝缘的地方；
□ 采用TH35-7.5安装轨安装；
□ 产品应储存在空气流通的库房内，温度下限不低于-5℃，上限不超过+40℃；相对湿度
(+25℃)时不超过95%；
□ 产品在运输和储存时应避免受到雨雪侵蚀、曝晒、潮湿、污染。仓储时，距地面高度大于
150mm，过程中应轻拿轻放，不应倒置，避免剧烈碰撞。
