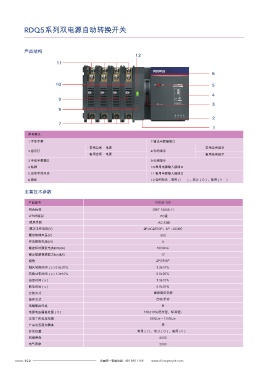

RDQ5系列双电源自动转换开关

产品结构 控制器操作
12
RDQ5控制器参数可设置，操作见如下说明：
11

6 3极主回路接线（常、备电源相序必须一致） 4极主回路接线（常、备电源相序必须一致）
常用电源 备用电源
10 5 备用电源 常用电源 A B C N A B C N
A B C A B C
4
9
3
8
2
7
1
序号释义
负载
1.手动手柄 7.输出电源接线口 负载
常用合闸 电源 常用合闸指示
2.指示灯 8.合闸指示
备用合闸 电源 备用合闸指示
3.手动手柄插口 9.分相指示 控制器二次接线图
4.铭牌 10.常用电源输入接线口
5.自动手动开关 11.备用电源输入接线口 H1
203
H2
6.商标 12.合闸指示，常用（Ⅰ ）、双分（O）、备用（Ⅱ ） 202
201
H3
303
H4
302
主要技术参数 203 H1 301
H2
202 602
201 601
产品型号 RDQ5-125
303 H3 603
H4 504 503 502 501
符合标准 GB/T 14048.11 302
301
ATSE级别 PC级
使用类别 AC-33iB
额定工作电压(V) 2P:AC230/3P、4P：AC400
额定绝缘电压(V) 800
冲击耐受电压(kV) 8 经济型 标准型
额定短时耐受电流IcW(kA) 10/30ms
额定短路接通能力Icm(kA) 17
双电源二次回路接线说明
极数 2P/3P/4P
触头转换时间（s）0.6±20% 1.3±10% a.经济型控制器二次接线说明；
转换动作时间（s）1.3±10% 0.6±20%
常用信号AC220V输出（201、202、203）；201为公共端（3极时，零线输入），202为电源指示，203为合闸指示.
返回时间（s） 1.3±10%
断电时间（s） 0.6±20% 备用信号AC220V输出（301、302、303）；301为公共端（3极时，零线输入），302为电源指示，303为合闸指示，虚线
安装方式 垂直固定安装 部分为用户自接，H1- H4为交流信号指示灯。
操作方式 自动/手动 b.标准型控制器二次接线说明；
电磁兼容环境 B
常用信号AC220V输出（201、202、203）；201为公共端（3极时，零线输入），202为电源指示，203为合闸指示.备用
电源电压偏差范围（V） 160±10%(经济型、标准型)
正常工作电压范围 85%Ue～110%Ue 信号AC220V输出（301、302、303）；301为公共端（3极时，零线输入），302为电源指示，303为合闸指示，消防联动控制
产品是否适用隔离 是
（501、502、503、504）；501、502为DC24V消防信号电源输入，503、504为执行消防双分后，无源反馈触点输出，发电启
开关位置 常用（Ⅰ）、双分（O）、备用（Ⅱ）
停控制（601、602、603）；601为公共端，602为启动无源触点输出，603为停机无源触点输出，虚线部分为用户自接，H1-
机械寿命 8000
电气寿命 2000 H4为交流信号指示灯；S为自锁按钮，E为消防中心提供的DC24V信号。
