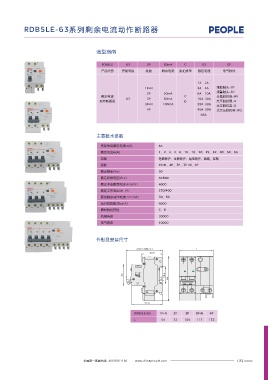

RDB5LE-40系列剩余电流动作断路器 RDB5LE-63系列剩余电流动作断路器

选型指南 选型指南

RDB5LE 40 1P+N 30mA C 40 OF RDB5LE 63 2P 30mA C 63 OF
产品代号 壳架等级 极数 剩余电流 脱扣类型 额定电流 电气附件 产品代号 壳架等级 极数 剩余电流 脱扣类型 额定电流 电气附件

1A 2A
1A 2A
辅助触头:OF 1P+N 3A 4A 辅助触头:OF
3A 4A 报警触头:SD 2P 30mA 6A 10A 报警触头:SD
剩余电流 10mA C 5A 6A 分励脱扣器:MX 剩余电流 C 分励脱扣器:MX
40 1P+N 63 3P 50mA 16A 20A
动作断路器 30mA D 10A 16A 欠压脱扣器:Q 动作断路器 D 欠压脱扣器:Q
20A 25A 过压脱扣器:G 3P+N 100mA 25A 32A 过压脱扣器:G
过欠压脱扣器:GQ 4P 40A 50A 过欠压脱扣器:GQ
32A 40A
63A

主要技术参数 主要技术参数

壳架等级额定电流In(A) 40 壳架等级额定电流In(A) 63
额定电流In(A) 1 2 3 4 5 6、10、16、20、25、32、40、 、 、 、 、 额定电流In(A) 1、2、3、4、6、10、16、20、25、32、40、50、63
功能 短路保护、过载保护、漏电保护、隔离、控制 功能 短路保护、过载保护、漏电保护、隔离、控制
极数 1P+N 极数 1P+N、2P、3P、3P+N、4P
额定频率(Hz) 50 额定频率(Hz) 50
额定绝缘电压Ui(V) AC500 额定绝缘电压Ui(V) AC500
额定冲击耐受电压Uimp(V) 4000 额定冲击耐受电压Uimp(V) 4000
额定工作电压Ue（V) 230 额定工作电压Ue（V) 230/400
额定剩余动作电流I△n(mA) 10、30 额定剩余动作电流I△n(mA) 30、50
运行短路能力Ics(A) 4500 运行短路能力Ics(A) 6000
瞬时脱扣特性 C、D 瞬时脱扣特性 C、D
机械寿命 20000 机械寿命 20000
电气寿命 10000 电气寿命 10000

外形及安装尺寸 外形及安装尺寸
78(1P+N为73 ) L
44.5±0.30
44.5
0
5.5±0.09 36 -0.40

45 35.5
-0.50 5.5 94
77.5 0 35.8±0.26 45±0.30

65.5
74max
RDB5LE-63 1P+N 2P 3P 3P+N 4P
L 54 72 104 117 135
