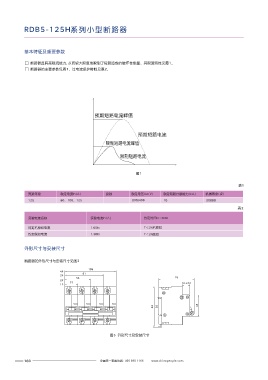

RDB5-125H系列小型断路器

基本特征及重要参数 安装和调整

□ 断路器具有高限流能力, 从而较大限度地限制了短路造成的破坏性能量，其限流特性见图1。 □ 断路器安装前应注意下列事项：
□ 断路器的主要参数见表1、过电流保护特性见表2。 a) 检查断路器，确认完好无损，动作灵活。
b) 检查断路器的标志内容是否与实际使用条件相符合。
□ 断路器安装时应注意接线端的标志。
□ 整定电流不能自行调节，无需进行维修。
□ 断路器接线端子允许接50mm2 及以下的单股硬线或多股软线。
□ 断路器手柄可处于断开(O或OFF)和闭合(I或ON)两个位置。
□ 断路器的保护特性的基准温度为30℃+5， 当环境温度发生变化时应作相应的修正。
□ 断路器采用图4所示的安装轨安装。。
预期短路电流峰值

35±0.30
1±0.04
预期短路电流
27±0.20
限制短路电流峰值

7.5-0.4
限制短路电流 0

图1 图4 安装轨尺寸

表1 订货须知
壳架等级 额定电流In(A) 极数 额定电压Ue(V) 额定短路分断能力(kA) 机械寿命(次)
125 80、100、125 230/400 10 20000 订购断路器时，需指明下述各点：
□ 产品型号和规格；
表2
□ 断路器的极数；
实验电流名称 实验电流In(A) 约定时间In＞63A 1、2、3、4 □ 额定电流；
□ 订货数量。
约定不脱扣电流 1.05In T≤2h不脱扣 例：订RDB5-125H塑料外壳式断路器，额定电流为100A，1P，1000台。应写为：RDB5-125H 100A 1P ，1000台。
约定脱扣电流 1.30In T＜2h脱扣

额定电流（A) 80 100 125
外形尺寸与安装尺寸
导线截面积(mm²) 25 35 50
断路器的外形尺寸与安装尺寸见图3 根数 1
108
4P
81
3P
54 76
2P
1P 27 16±0.1

84 36 45

图3 外形尺寸及安装尺寸
