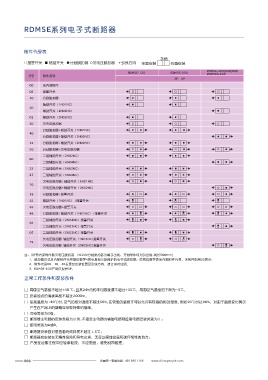

RDM5E系列电子式断路器

附件代号表 主要技术参数
手柄
报警开关 辅助开关 分励脱扣器 欠电压脱扣器 引线方向 左面安装 右面安装 RDM5E-125 RDM5E-250 RDM5E-400 RDM5ES-630 RDM5E-630 RDM5E-800
RDM5E-400/630/800
RDM5E-125 RDM5E-250 RDM5ES-630 壳架等级额定电流lnm(A) 125 250 400 630 630 800 800
代号 附件名称
3P、4P 分断能力级别 M H M F F H F M H M H F M H F M H
00 无内部附件 额定电流In(A) 32、63、125 250 400 630 630 630、800
08 报警开关
极数 3、4 3、4 3、4 3、4 3 3、4
10 分励脱扣器
额定工作电压Ue（V) AC400/AC690
辅助开关（1N01NC）
20 额定绝缘电压Ui(V) 1000
辅助开关（2N02NC）
额定冲击耐受电压Uimp(V) 12000
02 辅助开关（2N02NC）
额定极限短路分断 AC400V 50 85 50 50 85 50 65 100 65 100 50 85 100 50 75 100
30 欠电压脱扣器
能力Icu(kA) AC690V 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20
分励脱扣器+辅助开关（1N01NC）
40
分励脱扣器+辅助开关（2N02NC） 额定运行短路分断 AC400V 35 50 35 50 50 50 42 65 42 75 50 55 75 50 50 65
能力Ics(kA)
12 分励脱扣器+辅助开关（2N02NC） AC690V 10 10 10 10 10 15 15 15 15 15 15 15 15 15 15 15
50 分励脱扣器+欠电压脱扣器 额定短时耐受电流Icw(kA 1s)/ 1.5 3 5 10 10 10
二组辅助开关（2N02NC） ≤50 ≤50 ≤100 ≤100 ≤100 ≤100
60 飞弧距离(mm)
二组辅助开关（4N04NC）
零飞弧 零飞弧 零飞弧 零飞弧 零飞弧 零飞弧
22 二组辅助开关（3N03NC）
机械寿命(免维护)次 15000
23 二组辅助开关（4N04NC）
电气寿命(免维护)次 7500
欠电压脱扣器+辅助开关（1N01NC）
70 板前接线
欠电压脱扣器+辅助开关（2N02NC）
板后接线
18 分励脱扣器+报警开关
插入式接线
28 辅助开关（1N01NC）+报警开关
欠压脱扣器
38 欠电压脱扣器+报警开关
48 分励脱扣器+辅助开关（1NO1NC）+报警开关 分励脱扣器
二组辅助开关（2NO2NC）报警开关 辅助触头
68
二组辅助开关（3NO3NC）报警开关 报警触头
05 二组辅助开关（3NO3NC）报警开关 电动操作机构
欠电压脱扣器 辅助开关 (1NO1NC)报警开关
78 手动操作机构
欠电压脱扣器 辅助开关 (2NO2NC)报警开关
智能控制模块
注：(所有内部附件除欠电压脱扣器、DC24V分励脱扣器为端子出线，其他附件均为引出线,线长500mm) 测试电源模块
1、脱扣器方式及内部附件代号首位数字4表示具有三段保护的电子式脱扣器；后两位数字表示内部附件代号，无附件则用00表示;
注：零飞弧需要安装零飞弧外接零件，若有需要，请下单时备注。
2、附件代号08、10、20若更改安装位置及引线方向，请订货时注明。
3、RDM5E-630产品仅提供3P。
正常工作条件和安装条件

□ 周围空气温度不超过+40 ℃,且其24h内的平均温度值不超过+35℃。周围空气温度的下限为-5℃。
□ 安装地点的海拔高度不超过2000m。
□ 最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔
产生在产品上的凝露应采取特殊的措施。
□ 污染等级为3级。
□ 断路器主电路的安装类别为Ⅲ类,不接至主电路的辅助电路和控制电路安装类别为Ⅱ；
□ 使用类别为A或B。
□ 断路器安装面对垂直面的倾斜度不超过±5℃；
□ 断路器应安装在无爆炸危险和导电尘埃，无足以腐蚀金属和破坏绝缘的地方；
□ 产品在运输过程中应轻拿轻放，不应倒置，避免剧烈碰撞。
