RDM5E系列电子式断路器

主要功能特点 脱扣器的特性

智能型控制器是塑壳断路器的核心部件,应用于电动机保护或者配电保护，实现测量、保护、 电子脱扣器特性
控制和通信功能于一体,使线路和电源设备免受过载、短路、接地等故障危害。 □ 断路器内装按有效值采样的电流传感器。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时动作
采用MCU微处理控制器，性能稳定可靠:该智能控制器能提供电源,只要一相通电，当电流不 等保护功能，可由用户自行设定组成所需的保护特性；中性型过电流保护电流、时间参数100%自动跟踪相线整定值。脱扣器特性
低于其额定值的35%时，都能确保保护功能正常工作； 见下图。
□ 选择性配合具有三段保护:使用类别为B类的断路器与连接在同一电路中的其他短路保护
装置在短路条件下具有选择性配合；过载长延时反时限、短路延时（反时限、定时限）、 4h
2h
短路瞬时等保护功能参数的整定；
1h
□ 具有动作电流、动作时间三段参数设置，可进行4-10档调整：用户可根据负载电流要求
30min
对控制器进行设置调整，也可根据用户要求选择关闭相应功能（定制功能，需用户订货 20min
时注明）； 14min
10min 长延时动作电流IR
□ 大电流瞬时脱扣功能：当在断路器闭合运行时，如遇到短路大电流（≥20Inm）,断路器 6min 长延时动作电流TR±20%
4min
磁脱扣机构可直接脱扣，双重保护更加可靠安全； 150s
□ 具有脱扣测试（试验）功能：输入直流DC12V电压试验断路器动作特性； 2min 100s (12-150)s
80s
□ 故障自诊断功能：对智能控制器自身的工作状态和运行情况进行保护和检测； 1min 60s
□ 具有预报警指示、过载指示：当负载电流达到或超过整定值时导光柱导出光源; 30sec
□ 磁通变换器双气隙技术:工作更可靠稳定，杜绝误动作、脱扣可靠、功率小； 20sec
12s
□ 保护精度高：过载保护、短路短延时保护动作电流精度±10%;短路瞬时保护值精度为 10sec
短延时动作电流ISd±10%
±15%取决于动作电流； 5sec
动作时间
(2-12)IR
□ 安装具有互换性:外形尺寸、安装尺寸与RDM1系列塑料外壳断路器同规格尺寸相同。 2sec
1sec
可选功能
0.5sec 短延时动作时间tSd
□ 双路无源信号输出功能：供发信号（或报警）用，容量AC230V3A；
0.3±0.06s
□ 具有消防分励功能:过载报警不脱扣（提供一对无源触点）并提供分励脱扣功能； 0.2sec
0.2±0.05s
□ 具有通讯功能：标准的RS485、Modbus现场总线协议； 0.1sec 0.1±0.04s
0.06±0.03s
0.05sec
瞬时动作电流Ii
0.02sec
断路器的分类及结构简介 (3-14)IR±15%
0.01sec 最大瞬时动作时间
电流（×（A）
分类 0.60.7 1 1.3 2 3 4 5 6 7 10 12 15 20 30 40
□ 按产品极数分 电流(×IR)A
按产品极数仅分三极、四级。

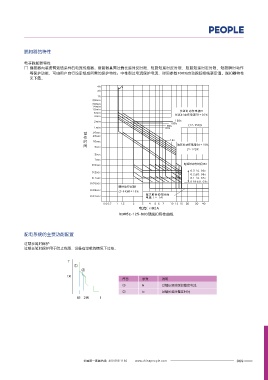

RDM5E-125-800型脱扣特性曲线
□ 按额定电流分:RDM5E-125为32(12.5~32)、63(25 63)、125(50 125);
~
~
RDM5E-250为250(100~250);
RDM5E-400为400(160~400);
RDM5ES-630为630(250~630)； 配电系统的主要功能配置
RDM5E-630为630(250~630)；
RDM5E-800为630(250~630)、800(315~800)。 过载长延时保护
□ 按接线方式分为板前接线、板后接线、插入式板前接线、插入式板后接线四种； 过载长延时保护用于防止线路、设备在过载的情况下过热。
□ 断路器可分为带附件和不带附件两种：附件分内部附件和外部附件：
内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种；
外部附件有转动手柄操作机构、电动操作机构。 T
①
②
tR
序号 参数 说明
① IR 过载长延时脱扣整定电流
② tR 过载长延时整定时间
IR 2IR I
