RDM5E系列电子式断路器

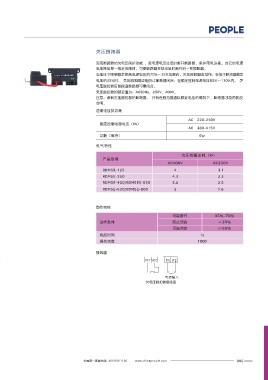

报警触头 欠压脱扣器

报警触头主要用于断路器的负载出现过载、短路或欠电压等故障或自由脱扣时提供信号，断 实现断路器的欠电压保护功能 ，在电源电压过低时断开断路器，保护用电设备。当它的电源
路器处于分闸或合闸状态时，B12和B1 1接通，B1 4和B1 1断开；断路器处于脱扣状态时，B1 2 电压降至某一规定范围时，可使断路器实现无延时断开的一种脱扣器。
和B11 断开，B1 4和B1 1接通。 当电压下降到额定控制电源电压的70%～35%范围内，欠压脱扣器应动作；在低于脱扣器额定
电压的35%时, 欠压脱扣器应能防止断路器闭合；在额定控制电源电压85%～110%内, 欠
功能 电压脱扣器应能保证断路器可靠闭合。
□ 有过载或短路故障 欠压脱扣器的额定值为：AC50Hz、230V、400V。
□ 人为的试验按钮脱扣 注意：装有欠压脱扣器的断路器, 只有在脱扣器通以额定电压的情况下，断路器才能再扣及
□ 分励脱扣器动作 合闸。
□ 线路故障，欠压脱扣器动作指示断路器的分、合状态： 适用电压及功耗
AC 220~240V
分闸或自由脱扣 B12 B11 额定控制电源电压（Us）
OFF&ON AC 380~415V
B14
功耗（保持） 5W
B12
合闸 B11
TRIP 电气特性
B14
欠压线圈功耗（W）
产品型号
AC400V AC230V
接线图
RDM5E-125 4 3.1
报警触头可以与指示灯、蜂鸣器等相连，当断路器脱扣时，能够及时告知操作人员。
RDM5E- 250 4.3 3.3
RDM5E- 400/RDM5ES-630 3.6 2.5
电源
QF RDM5E-630/RDM5E- 800 2 1.6
B11
B14
动作特性
B12
可靠断开 35%~70%
动作条件 防止闭合 ≤35%
辅助触头、报警触头参数 可靠闭合 ≥85%
响应时间 1s
壳架等级 约定发热 AC-15 DC-13
分类 操作次数 1000
额定电流 电流A 额定工作低压V 额定频率Hz 额定电流A 额定工作低压V 额定电流A
Inm≤250 3 0.3 0.15 接线图
辅助触头
Inm≥400 3 400 50 0.4 230 0.15
UC1 UC2 P1 P2
报警触头 125≤Inm≤800 3 0.3 0.15
~
电源输入
欠电压脱扣器接线图
