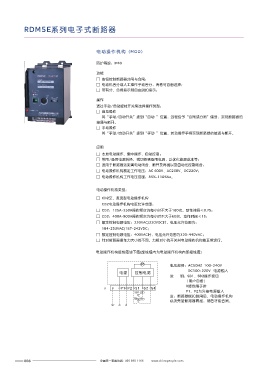

RDM5E系列电子式断路器

电动操作机构（MOD）
电动操作机构的动作电流、功率及寿命见下表。
防护等级：IP40 配用断路器 动作电流（A） 电动机功率（W） 寿命（次数）
RDM5E-125 ≤0.5 14 10000
功能
RDM5E-250 ≤0.5 14 8000
□ 按钮控制断路器分闸与合闸；
CD2 400(M5)- RDM5E-400 ≤2 35 5000
□ 电动机合分或人工操作手动合分，两者可自由选择；
□ 带有分、合闸指示和自由脱扣指示； RDM5E-630 ≤2 35 5000
RDM5ES-630 ≤2 35 5000
操作
RDM5E-800 ≤2 35 5000
通过手动/自动旋转开关来选择操作类型：
□ 自动操作 电动操作机构高度见下图表。
将“手动/自动开关”拨到“自动 ”位置，远程给予“合闸或分闸”信号，实现断路器的
接通与断开。
□ 手动操作 H 配用断路器型号 H(mm) H1(mm)
将“手动/自动开关”拨到“手动 ”位置，转动操作手柄实现断路器的接通与断开。 RDM5E-125 94 176
H1
RDM5E-250 90 175
应用 RDM5E-400 145 244
□ 本地电动操作、集中操作、自动控制； 电动操作机构高度 RDM5ES-630 145 244
□ 常用/备用电源转换，或切换到备用电源，以优化能源成本等； RDM5E-630 145 248
□ 适用于断路器远距离电动闭合、断开及再扣以及自动化控制场合； RDM5E-800 147 250
CD2电动机安装操作示意图：
□ 电动操作机构额定工作电压：AC 400V、AC230V、DC220V；
□ 电动操作机构工作电压范围：85%~110%Ue。

电动操作机构类型：
□ CD2交、直流型电动操作机构
CD2电动操作机构电压允许范围：
□ CD2：125A~250A操作频次为每小时不大于180次，动作时间≤0.7S；
□ CD2：400A~800A操作频次为每小时不大于60次，动作时间≤1S；
□ 额定控制电源电压：230VAC/220VDC时，电压允许范围为：
184~253VAC/187~242VDC；
□ 额定控制电源电压：400VAC时，电压允许范围为320~440VAC；
□ 针对断路器操作力大小的不同，力相对小的开关其电动操作机构能正常运行。 带电操机构的断路器脱扣跳闸后，电操机构必须先分闸，然后才能合闸

电动操作机构接线图如下图(虚线框内为电动操作机构内部接线图) 接线图

M 电压规格：AC50HZ 100~240V
P1 P2 S1 S2 S3 S4
DC100~220V 电源输入
电源 控制电路
说 明：SB1、SB2操作按钮
（用户自备）
X接线端子排
P1 P2 S1 S2 S4
SB1(合) P1、P2为外接电源输入 电源 ON OFF
注：断路器脱扣跳闸后，电动操作机构 UC
SB2(分)
必须先使断路器再扣，然后才能合闸。
