HH15系列隔离开关熔断器组

HH15A(QA)系列隔离开关主要技术参数

规格 125 160 200 400 630 1000
主极数 3
额定绝缘电压(V) Ue=380时，Uj=660。Ue=660时，Uj=1000。
额定工作电压(V) AC 380、660
额定封闭发热电流 (A) 125 160 200 400 630 1000
380V AC-21B 125 160 200 400 630 1000
额定工作电流(A) 660V AV-22B 125 160 160 315 425 800
660V AV-21B 125 160 200 400 630 1000
额定限短路接通能力(KA) 17 17 17 50 50 67.2
额定短时耐受电流(KA) 10 10 10 15 15 32
型号规格 A B C D E F G H I L L1 L2 L3
机械寿命(次) 15000 15000 15000 12000 12000 30000
HH15A-400 25 12.5 160 M10 4 40 107 65 43.5 226-284 284-342 342-400 188-238
电寿命(次) 1000 1000 100 300 300 150
HH15A-630 30 15 180 M10 6 38 107 65 43.5 226-284 284-342 342-400 188-238
操作力矩(Nm) 7.5 16 30
辅助触头额定 发热电流I TH380V/AC-11(A) 5

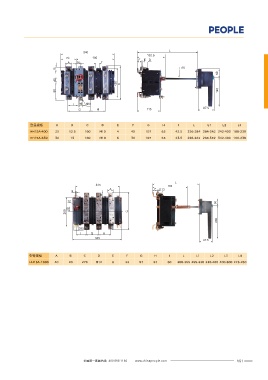

HH15A(QA)系列隔离开关外形及安装尺寸

型号规格 A B C D E F G H I L L1 L2 L3 型号规格 A B C D E F G H I L L1 L2 L3 L4
HH15A-125 15 7.5 116 M6 3 38.5 70 40.5 10 199-250 250-301 301-385 148-199 HH15A-1000 40 20 270 M12 6 33 87 87 60 300-355 295-330 330-400 400-500 225-260
HH15A- 160 20 10 127 M8 3 38.5 65 45.5 13 199-250 250-301 301-385 148-199
HH15A- 200 20 10 127 M8 3 38.5 65 45.5 13 199-250 250-301 301-385 148-199
